Parameter Specification
[mm] [in]
Y9 300 11.8
Y10 585 23.0
Y11 585 23.0
(Y12) 1170 46.1
Z1 200 7.87
Z2 185 7.28
Z3 720 28.3
D1 (8x), diameter 160 6.30
D1 (4x), diameter 90 3.54
Parameter Specification
α1 93°
α2 90°
D1 hole 3° tapered
D2 hole 3° tapered

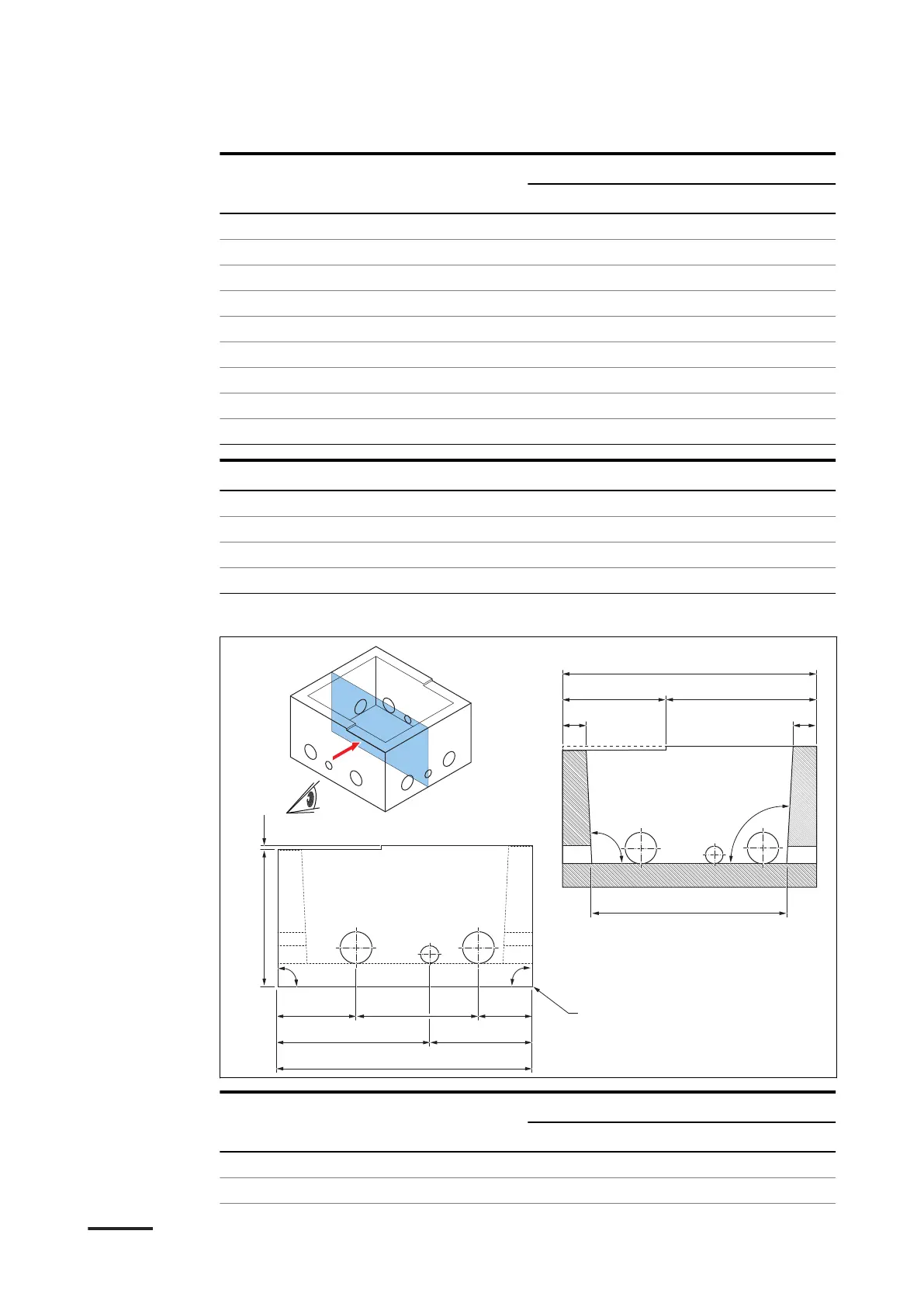

Dimensions, front view
X3
a1
a1
X1
X2
Y8Y7 Y9
Y10 Y11
(Y4)
Z1
Z2
a2 a2
R
X5
(X6)
X4
Parameter
Specification
[mm] [in]
X1 120 4.72
X2 120 4.72
Technical data
9AKK107992A6488-EN | 004 87
