FOCUS 200 PLUS Installation and Setup Guide
5-4
1 (BLK)
3 (YEL)
2 (RED)
4 (BLU)
E 11TRUNK 1B
TB3
FOR TAMPER
(IF USED)
SEE NOTE 2
TERMINAL STRIP
TB3 FOR TRUNK 1B
JUMPER E11
TERMINAL STRIP
TB2 FOR TRUNK 1A
(BLU) 4
(RED) 2
(YEL) 3
(BLK) 1
E 10
TRUNK 1A
TB2
DS2
RXD
DS1
TXD
RS-485
RS-485 BUS LEDs
TXD (YEL) RXD (RED)
GATEWAY
MICROPROCESSOR
RS-485 BUS
ADDRESS JUMPERS
JUMPER E10
TB1
GND
+ 12V E1
COM
COM +
(BLK) 1
(YEL) 3
(RED) 2
(BLU) 4
TA
E2
E3
E4
E5
E6
E7
E8
E9
TERMINAL STRIP TB1
CONNECTIONS TO
RS-485 BUS
JUMPER E1
(REMOVE JUMPER TO
DISCONNECT RS-485
TERMINATING RESISTOR)
U6
JUMPER CONDITIONING SHOWN FOR COMMUNICATION GROUP 3
IN COMBINATION WITH UNIT NUMBERS 0 THROUGH 7.
E2
E3
E4
E5
E6
E7
E8
E9
0
1234567
UNIT NO.
UNIT NO.
COMMUNICATION
GROUP NO. 3
JUMPER IN
JUMPER OUT
NOTES:
1. RS-485 BUS LEDs:
(A) TXD (YEL) FLASHES WHEN GATEWAY IS TRANSMITTING
(B) RXD (RED) FLASHES WHEN GATEWAY IS RECEIVING.
2. A 248116 TAMPER KIT MAY BE ORDERED SEPARATELY;
CONSISTS OF TAMPER SWITCH PLUS MOUNTING HARDWARE.
3. REMOVE JUMPERS E10 AND E11 UNLESS GATEWAY IS BEING
POWERED BY A SEPARATE POWER SUPPLY THAT IS RATED
AT MORE THAN 0.5A (SEE PHYSICAL DESCRIPTION).

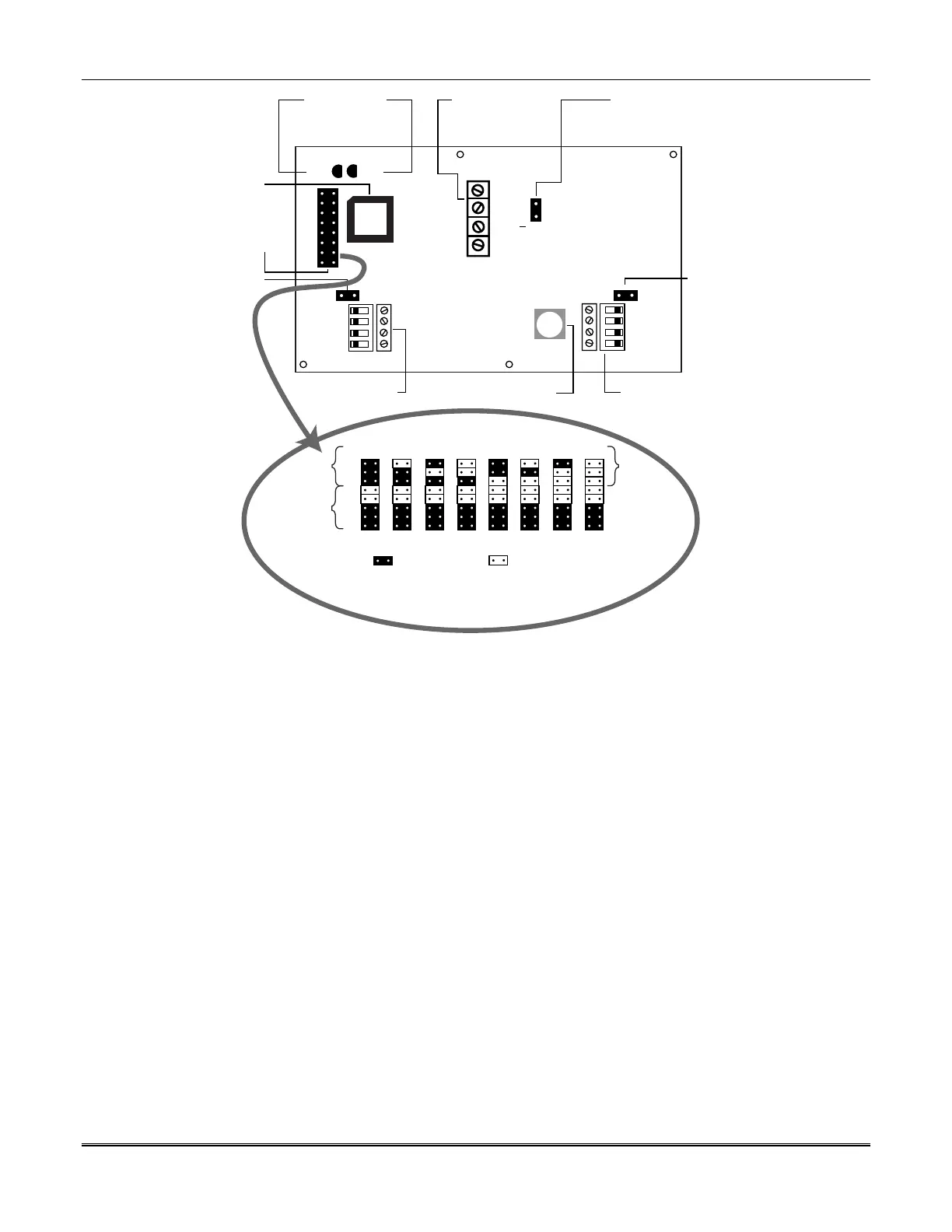

Figure 5-1: PID Gateway Module
PID Gateway Applications
The PID Gateway is limited to applications involving the following items that cannot be used with the
SIM Gateway:
•
471898(7187-028) Quad Powered Sounder PID Module.
•
7187-039 Waterflow Retard Module.
•
471998(7187-112) Remote Keyswitch (requires 411997(7187-097) Switch Interface Module).
•
471999(7187-113) Janitor Keyswitch (requires 471997(7187-097) Switch Interface Module).
•
471921(7187-061) Daytime Annunciator.
Additionally, the following sensors must be connected to the PID gateway:
•
Lacing and foil.
•
4058 Type Glassbreak Detectors.
