Fronius ROB 4000 TIG - Anwendungsbeispiel; Zusatzhinweise

Anwendungsbei-
spiel
Control
Roboter-
interface
in out
(11) (2) (1) (10) (4) (5)
(8)(7)
(12)
(3)(9)
(6)

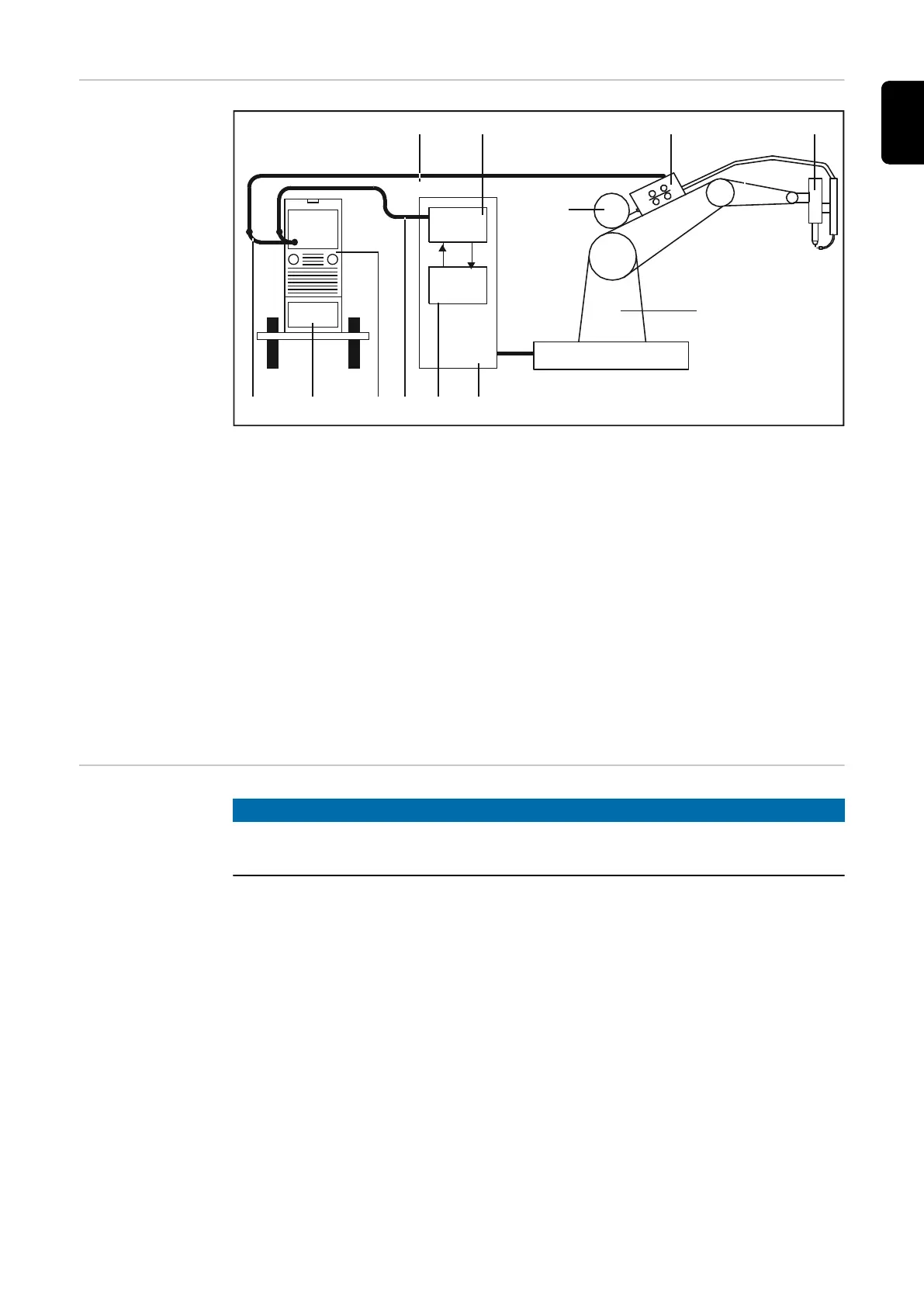

Anwendungsbeispiel Roboter-Interface ROB 4000 / 5000
(1) Stromquelle
(2) Kühlgerät
(3) Roboter-Interface
(4) Robotersteuerung
(5) Schaltschrank Robotersteuerung
(6) Roboter
(7) Drahtantrieb
(8) Schweißbrenner
(9) Verbindungsschlauchpaket
(10) Verbindungskabel LocalNet
(11) Verteiler LocalNet passiv (nicht in Verbindung mit JobMaster TIG)
(12) Drahtspule
Zusatzhinweise
HINWEIS!
Solange das Roboter-Interface am LocalNet angeschlossen ist, bleibt automatisch
die Betriebsart „2-Takt Betrieb“ angewählt (Anzeige: Betriebsart 2-Takt Betrieb).
Nähere Informationen zu den Betriebsarten finden Sie in der Bedienungsanleitung
Stromquelle.
