07-03

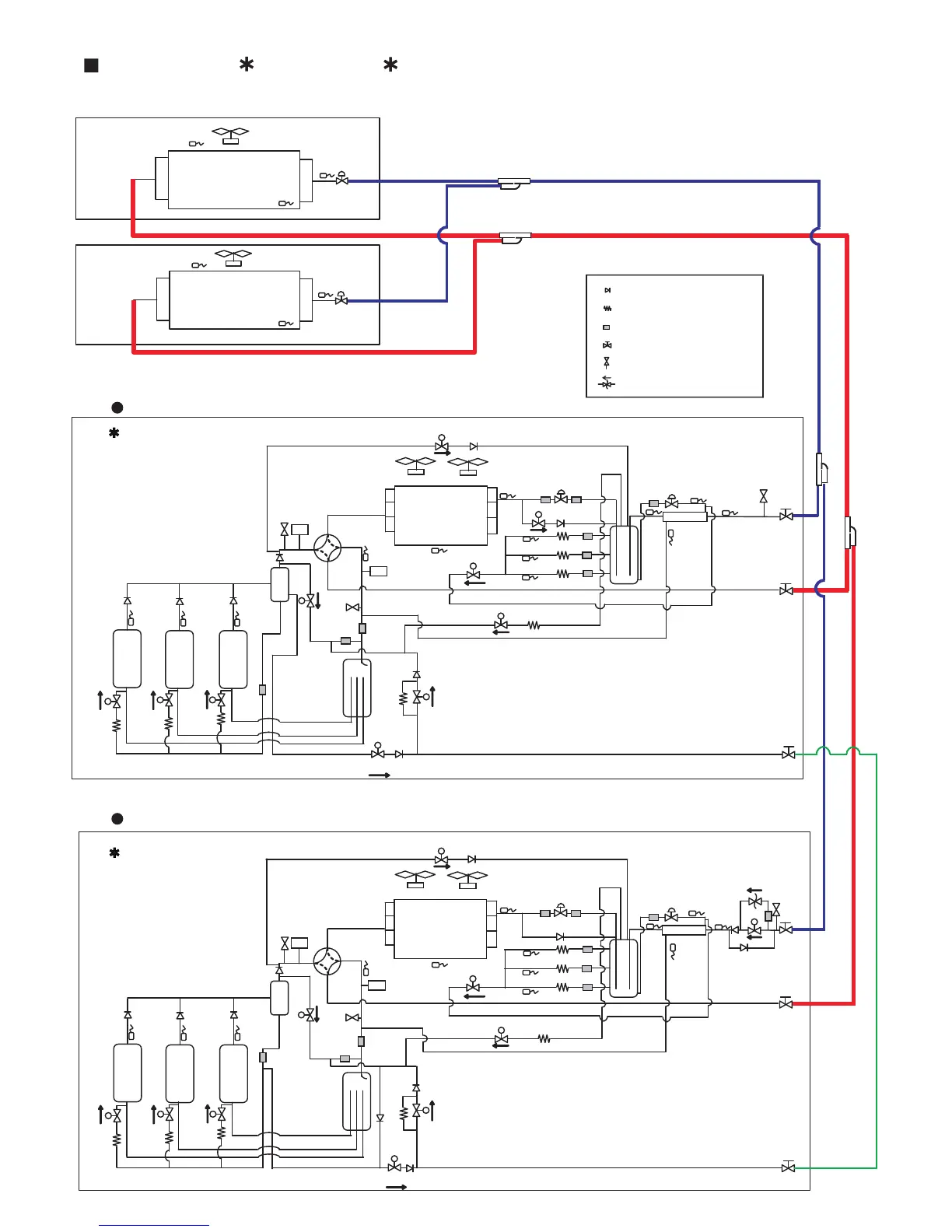

MODELS : AJ 126LBTF , AJ 126UBTF
Indoor unit1
HEX21
HEX21
Indoor unit2
GAS LINE
TH21
TH22
TH21
TH22
TH23
TH23
EEV21
EEV21
FAN21
FAN21
: Check valve
: Capillary
: Strainer
: 3-way valve
: Service port
: Pressure regulation valve
SV7
TH11
TH3
TH5
TH12
TH10
TH9
TH8
TH6
TH7
TH4
TH2
FAN2
FAN1
EEV2
EEV1
SV4
SV2
SV3
SV1
4WV
TH1
CMP1
(INV)
CMP2 CMP3
OS
HEX
RCV
SCHEX
HPS
SV5
ACM
SV6
LPS
TH13
SV8-1
SV8-2
SV8-3
AJ 126L
SV7
SV6
TH10
TH5
TH12
TH9
TH8
TH6
TH7
TH4
FAN2
FAN1
EEV2
EEV1
SV2
SV3
SV1
4WV
OS
HEX
RCV
SCHEX
HPS
TH11
ACM
LPS
SV4
SV5
TH13
TH3
TH2
TH1
CMP1
CMP2 CMP3
SV8-1
SV8-2
SV8-3
AJ 126U
Slave unit
Master unit
OIL LINE
LIQUID LINE
