09-17

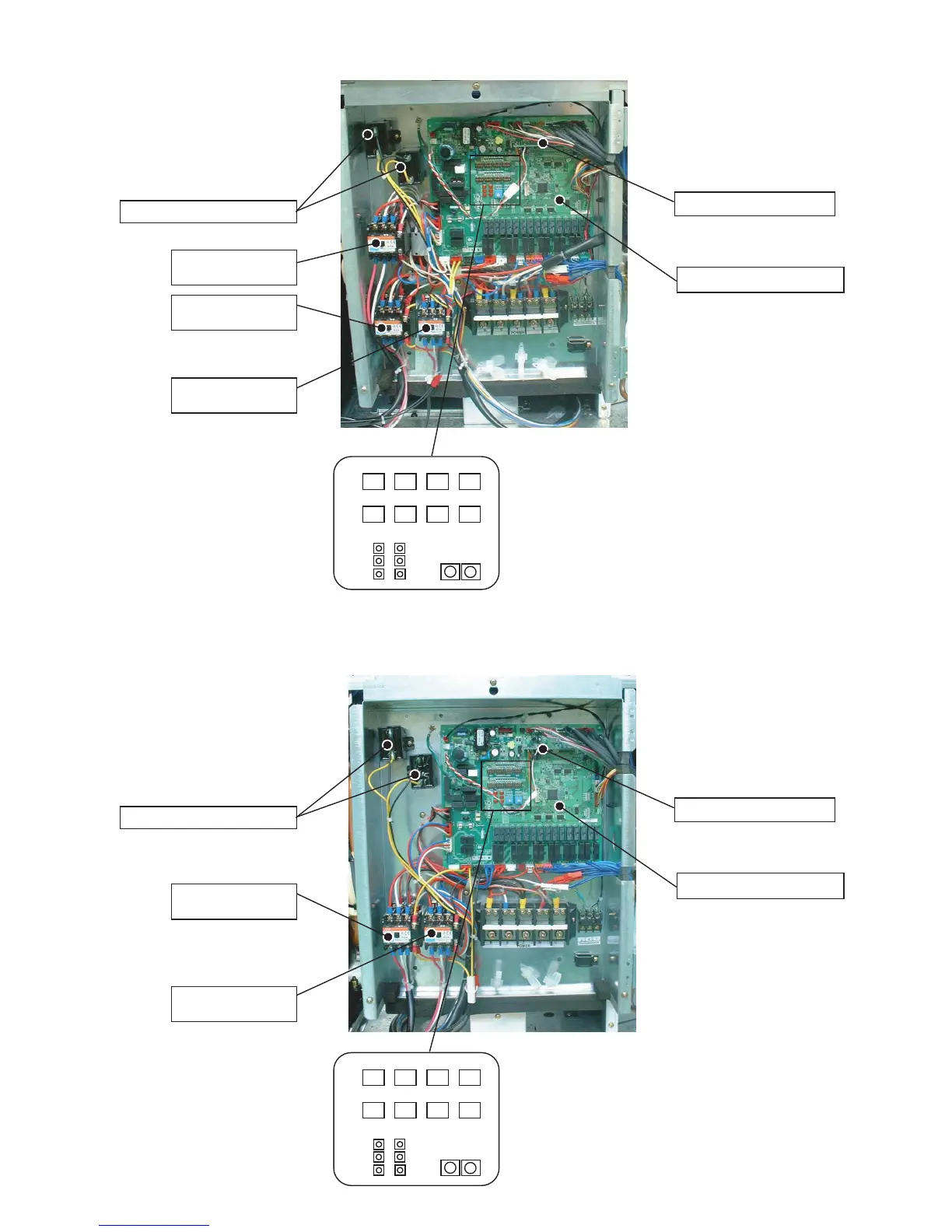

CONTROL BOX LAYOUT ( For AJ*126UBTF )
CONTROLLER PCB ASSY
MAGNETIC RELAY
COMMUNICATION PWB
SW1 SW2 SW4SW3
SW5 SW6 SW10SW7
LED1
SW9 SW8
LED2
LED3
LED4
LED5
LED6
CAPACITOR ( FAN MOTOR )
CONTROL BOX LAYOUT ( For AJ*A90UBTF/ AJ*A72UBTF )
CONTROLLER PCB ASSY
COMMUNICATION PWB
SW1 SW2 SW4SW3
SW5 SW6 SW10SW7
LED1
SW9 SW8
LED2
LED3
LED4
LED5
LED6
CAPACITOR ( FAN MOTOR )
07-29
( For COMPRESSOR 3)
MAGNETIC RELAY
( For COMPRESSOR 2)
MAGNETIC RELAY
( For COMPRESSOR 1)
MAGNETIC RELAY
( For COMPRESSOR 2)
MAGNETIC RELAY
( For COMPRESSOR 1)
