Issue 08/2013 Page 150
MAPLA- Modular energy supply system for load lifting magnets
Options and accessories
MMI with radio modem
Socket on MMI
1 12-24V INPUT (Power
supply)
2 Joystick S1INPUT
3 GND INPUT (Power
supply)
4 +12V OUTPUT

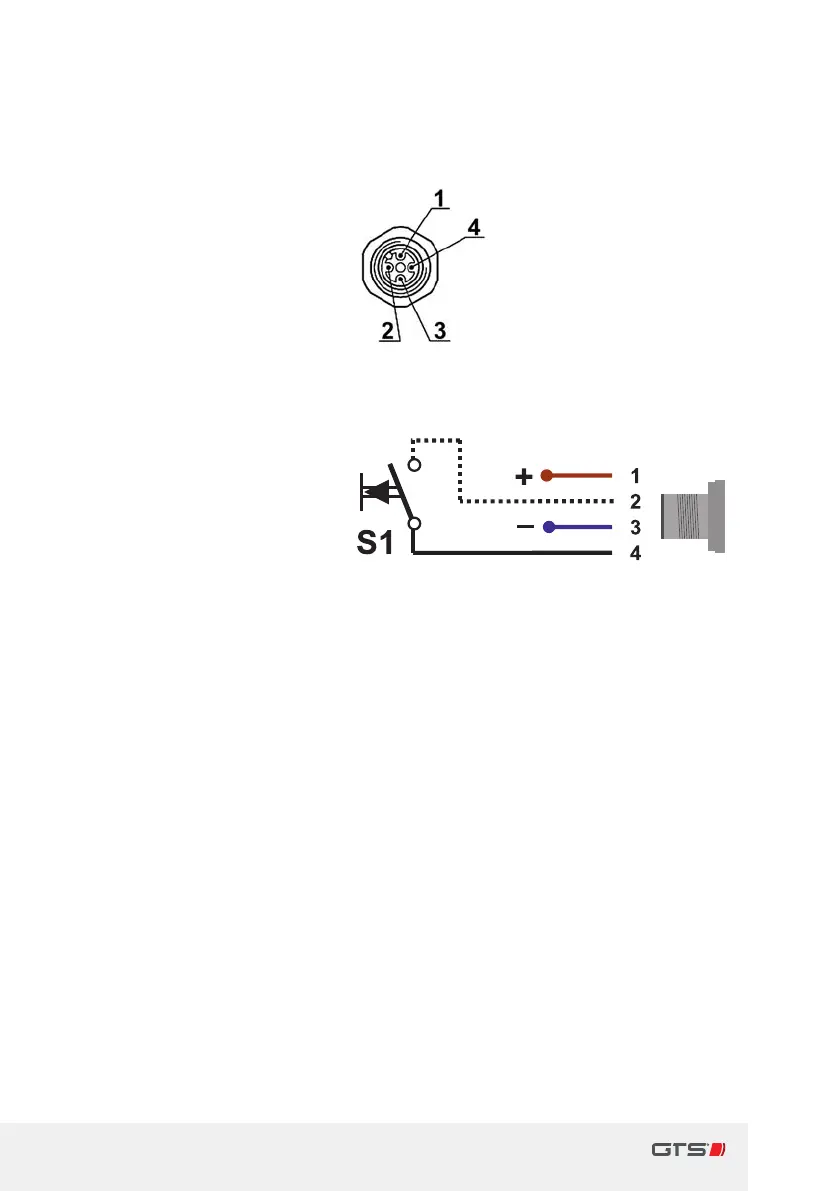

Connection assignment control button
1 brown (Power supply +12-24V)
2 white (Joystick S1Input)
3 blue (Power supply
GND/earth)
4 black (Joystick +12V Output)
Fig. 36 Connection assignment control button
