Installation
WTX110 A4774-1.0 HBM: public 27

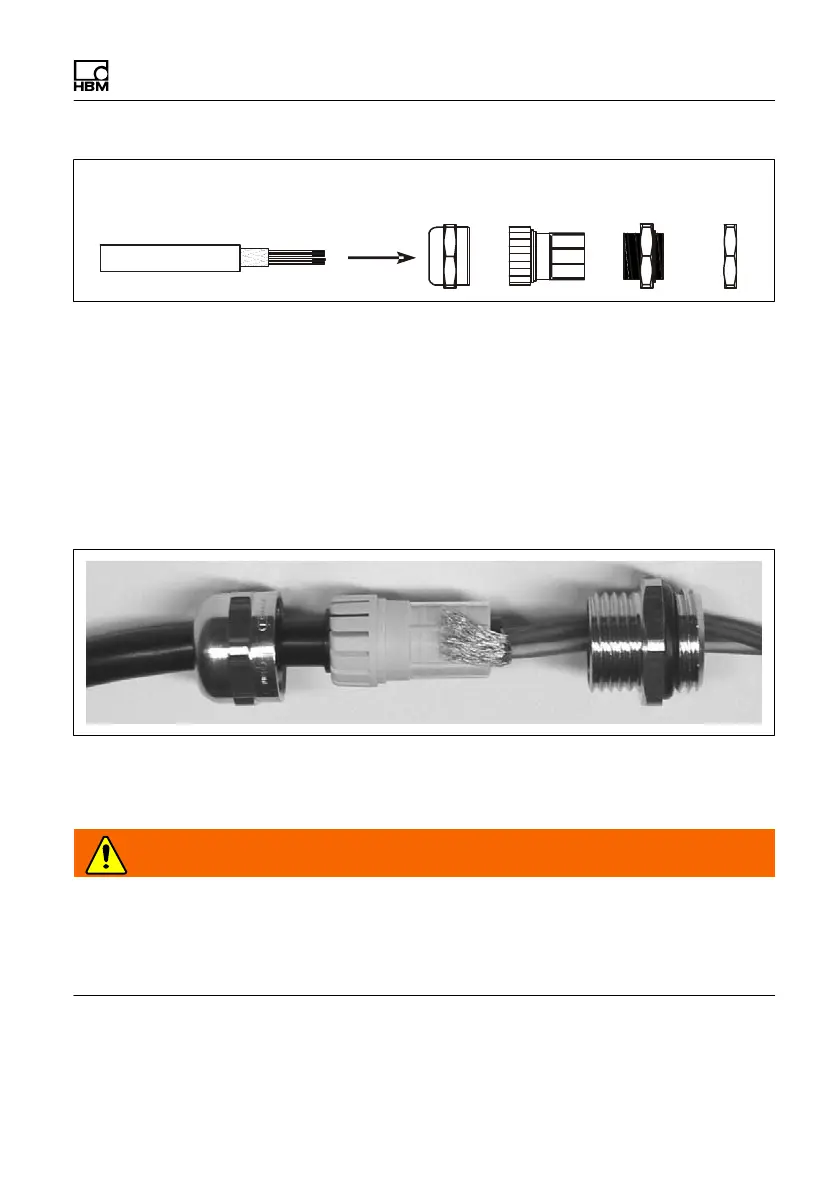

Kabelmantel Schirm Überwurf
mutter
Kunststoff
einsatz
Metall
gehäuse
Gegen
mutter
►
Überwurfmutter über den Kabelmantel schieben.
►
Kunststoffeinsatz über den Kabelmantel schieben bis der rechte Rand des
Einsatzes mit dem Ende des Kabelmantels abschließt.
►
Schirm entflechten und möglichst flächig über den rechten Teil des Kunst
stoffeinsatzes legen, damit der Schirm leitend mit dem Gehäuse verbunden
ist. Die Schirmadern dürfen dabei nicht länger als der rechte Teil des Ein
satzes sein, da sonst die Dichtigkeit der Kabel-Verschraubung nicht mehr
gegeben ist.
►
Kabel mit Kunststoffeinsatz in das Metallgehäuse einführen.
►
Überwurfmutter aufschrauben und mit Schraubenschlüssel fest anziehen.
WARNUNG
Einzeldrähte so ablängen, dass sie Teile, die Netzspannung führen
(Anschlusskabel, Netzteil), nicht berühren können! Bei feindrähtigen Leitungen
Aderendhülsen verwenden und darauf achten, dass keine Einzeldrähte
abstehen.
