4.5 Anschluss analoge DMS Sensoren
Die WTX110-A ermöglicht den Anschluss analoger DMS Sensoren folgender
Spezifikation:
S Maximal 8 DMS-Wägezellen mit je 350 Ω,
S Wägezellenimpedanz-Bereich 43 Ω ... 3321 Ω
S Eichfähige Auflösung 10.000 e, intern 524.000 d
S Kleinstes zulässiges Eingangssignal für eichpflichtige Anwendungen: 0,33
μV/e
S Messrate 50–800 Messungen / Sekunde (im Service Mode einstellbar)
S Versorgungsspannung für Wägezellen: 5 V ±5 %, getaktet.
S Anschluss in 4- oder 6-Leitertechnik
Tipp
Verwenden Sie für den Anschluss von mehreren Wägezellen einen geeigneten
Klemmenkasten, z.B. Typen VKK1-4 oder VKK2-8 von HBM, für die Ver
schaltung der Wägezellen.
6-Leitertechnik Wägezelle 4-Leitertechnik Wägezelle

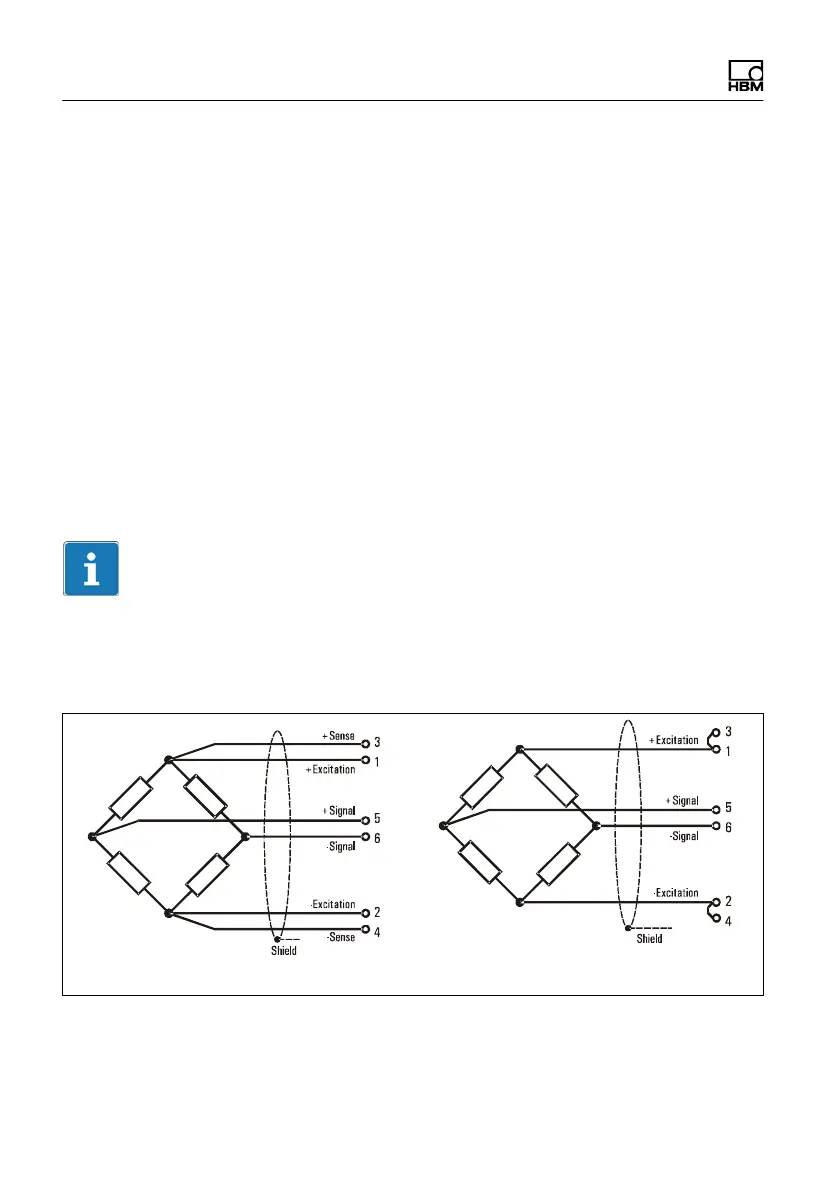

Abb. 4.1 Prinzipdarstellung Wägezellen in 6- und 4-Leitertechnik
