Installation
30 A4774-1.0 HBM: public WTX110

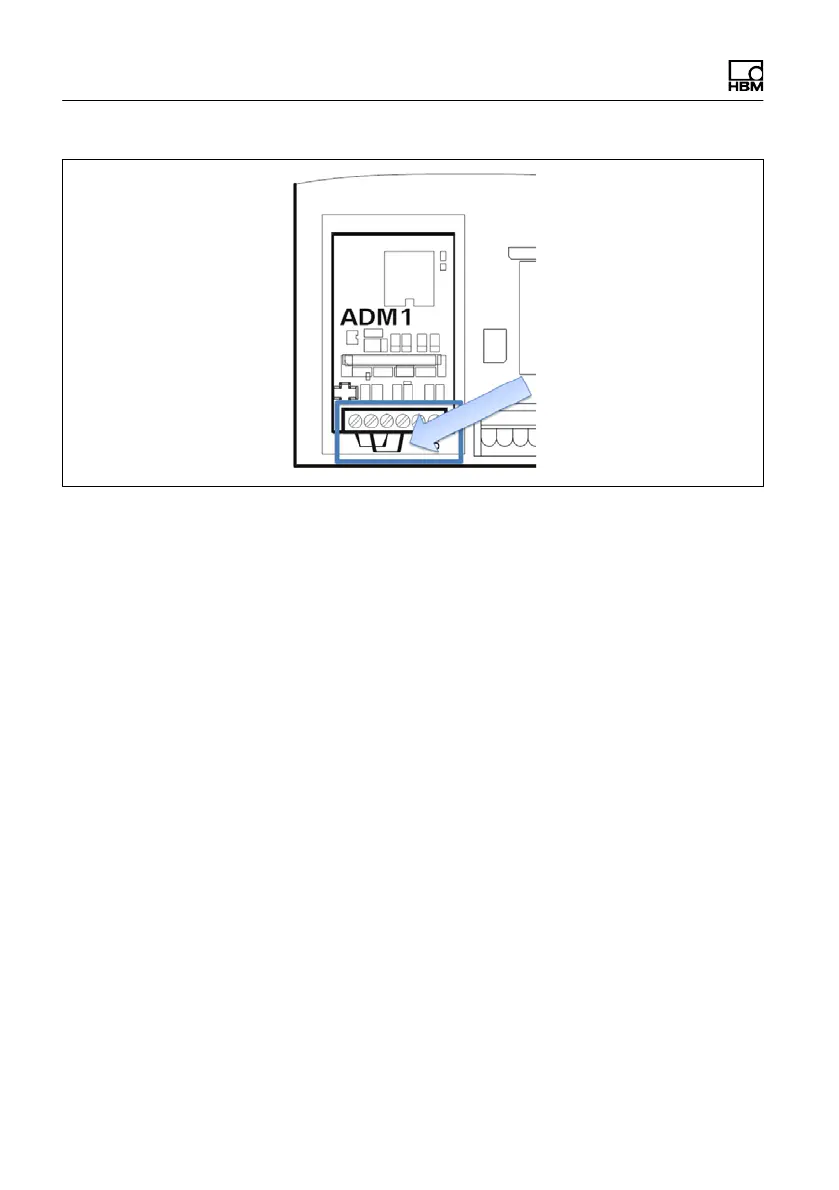

4.5.1 Anschlusskabel für analoge Wägezellen
Beim Verlegen von Waagen-Anschlusskabeln (analoge Lastaufnehmer) bitte
beachten:
S Nur geeignetes Waagen-Anschlusskabel verwenden:
- Die Nennspannungen des Anschlusskabels muss beachtet werden.
- Doppelt geschirmtes Kabel ist vorteilhaft (Schirmgeflecht)
- Länge und Querschnitt der einzelnen Adern müssen folgender
Bedingung entsprechen:
Kabellänge (m) / Querschnitt (mm@) v270 (m/mm@)
- Maximale Leitungslänge zwischen Wägezellen und Wägeterminal: 200 m
S Der Schirm des Wägezellenkabels muss in der Kabelverschraubung des
Wägeterminals rundum großflächig aufgelegt werden. Dies kann mit allen
WTX110-Varianten durchgeführt werden. Ein weiterer Anschluss für einen
Potentialausgleich befindet sich auf der Geräteunterseite des WTX110.
S Wägezellen beziehungsweise Lastaufnehmer, Klemmkästen und Wäge
terminal müssen in den Potentialausgleich der Anlagen einbezogen werden.
Dazu kann es je nach Örtlichkeit erforderlich sein, eine separate Potential
