HBM WTX110 - Anschluss Serielle Schnittstelle

Installation
WTX110 A4774-1.0 HBM: public 33
Die Position der Steckbrücke W1 kann vom Eichbeamten
mit Faden und Plombe oder Siegel gesichert werden:
Die Beschreibung der Kalibrierung ist im Kapitel 11
„Kalibrierung (Calibration)“, Seite 161 zu finden!
4.6 Anschluss serielle Schnittstelle
Die WTX110 wird gemäß Variantenkonfiguration mit vorkonfektionierten
Optionen ausgeliefert.
Als serielle Optionen kann zwischen RS232 oder RS485 (4-Draht) gewählt
werden. Das serielle Schnittstellen Modul ist immer auf Steckplatz SIM1
gesteckt.

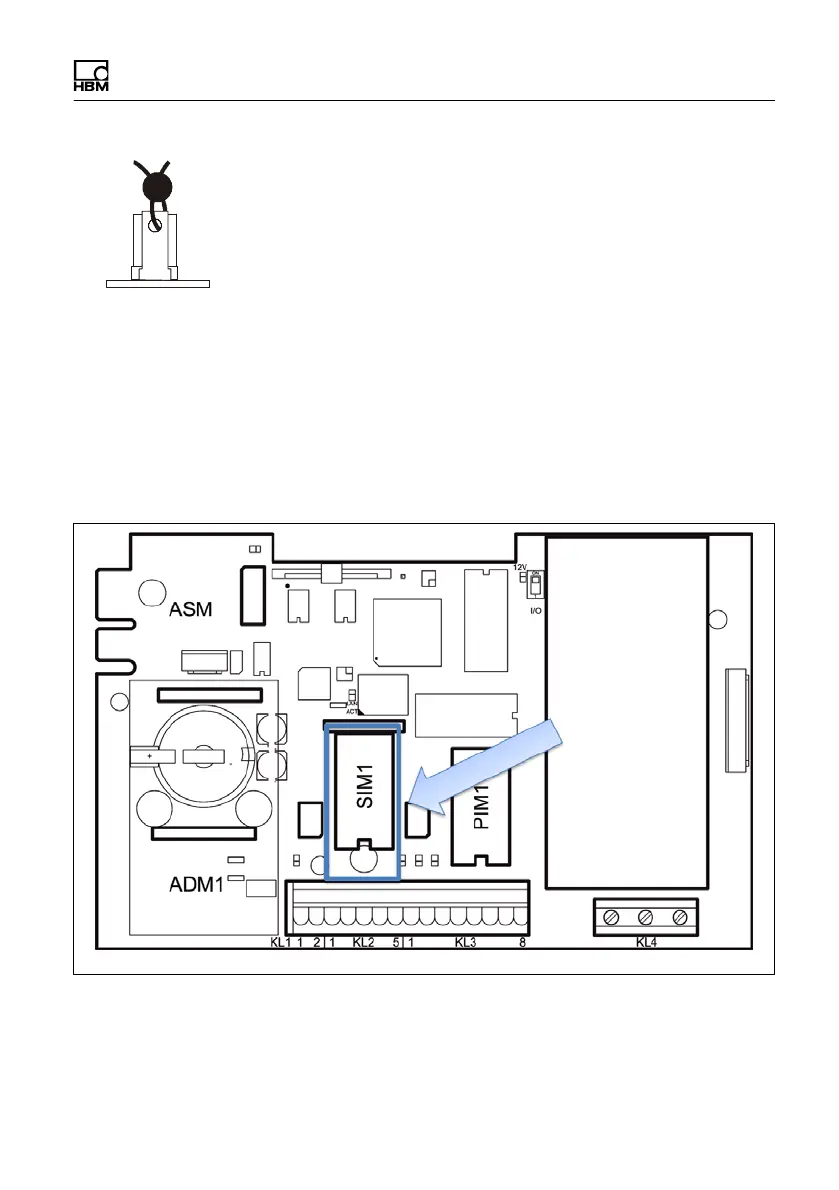

Abb. 4.3 Positionierung des seriellen Schnittstellen-Moduls auf der WTX110
Hauptplatine (CPU1)
