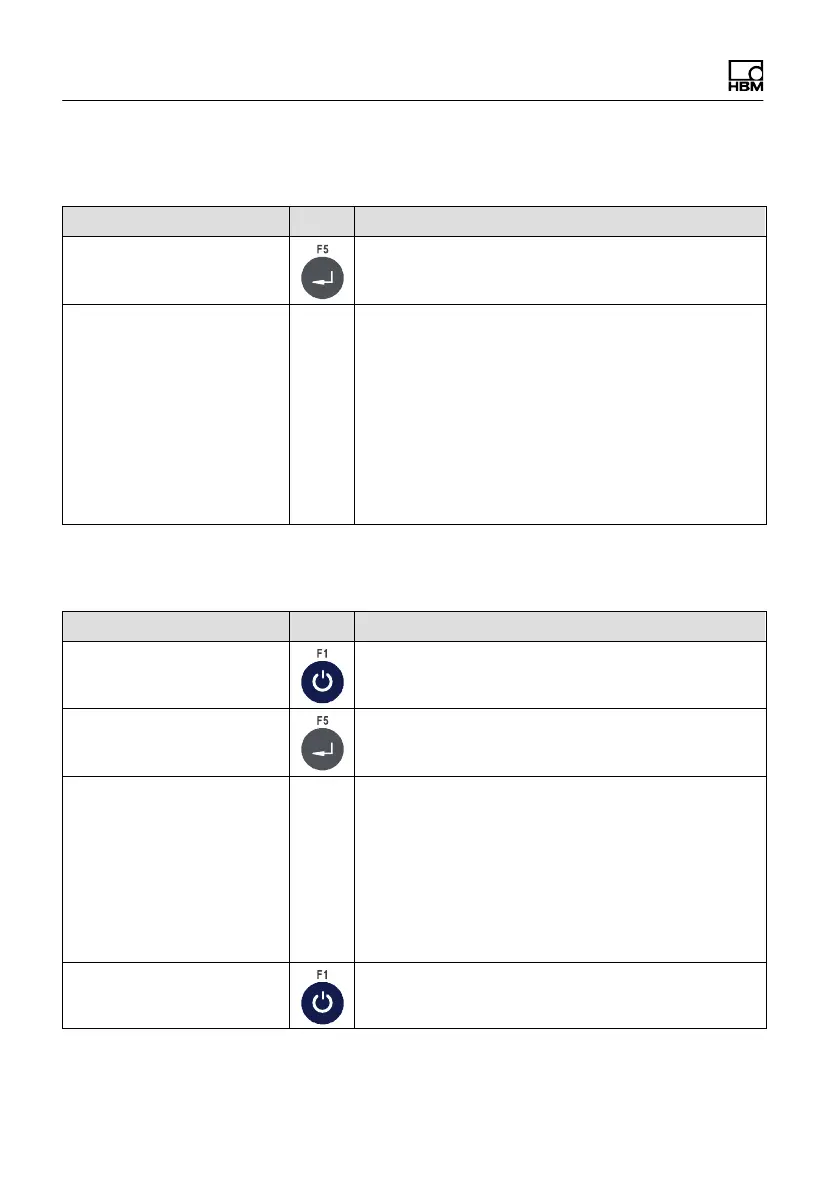

6.5.1 Digitale Schnittstellen testen (Test: Digital IO)
Menü Taste Funktion/Unterauswahl
Test: Digital IO
Input Output
Pos. 4 3 2 1 4 3 2 1
G1: 0010 0001
Anzeige des Zustands der digitalen Ein-/Aus
gänge. Die Eingänge sind links, die Ausgänge
rechts dargestellt (1 = Ein-/Ausgang gesetzt).
Mit den Zifferntasten können die entsprechenden
Ausgänge gesetzt und rückgesetzt werden (z.B.
Taste 1 für Ausgang 1).
Die obere Abbildung zeigt den Zustand:
Input 1, 3, 4 = aus Output 1 = an
Input 2 = an Output 2-4 = aus
6.5.2 Serielle Schnittstellen testen (Test: Serial IO)
Menü Taste Funktion/Unterauswahl
Test: Digital IO
Test: Serial IO
Com1: not ok Test serielle Schnittstelle für RS232 und
RS485-4-Draht
• RS232: Brücke von Klemme 1 nach 3 (TxD mit
RxD) und von Klemme 2 nach 4 (RTS mit
CTS)
• RS485-4: Brücke von Klemme 1 nach 3 (TxD
mit RxD) und von Klemme 2 nach 4 (TxD+ mit
RxD+)
Com2: not ok Weiter mit nächster Schnittstelle
