Installation
WTX110 A4774-1.0 HBM: public 29

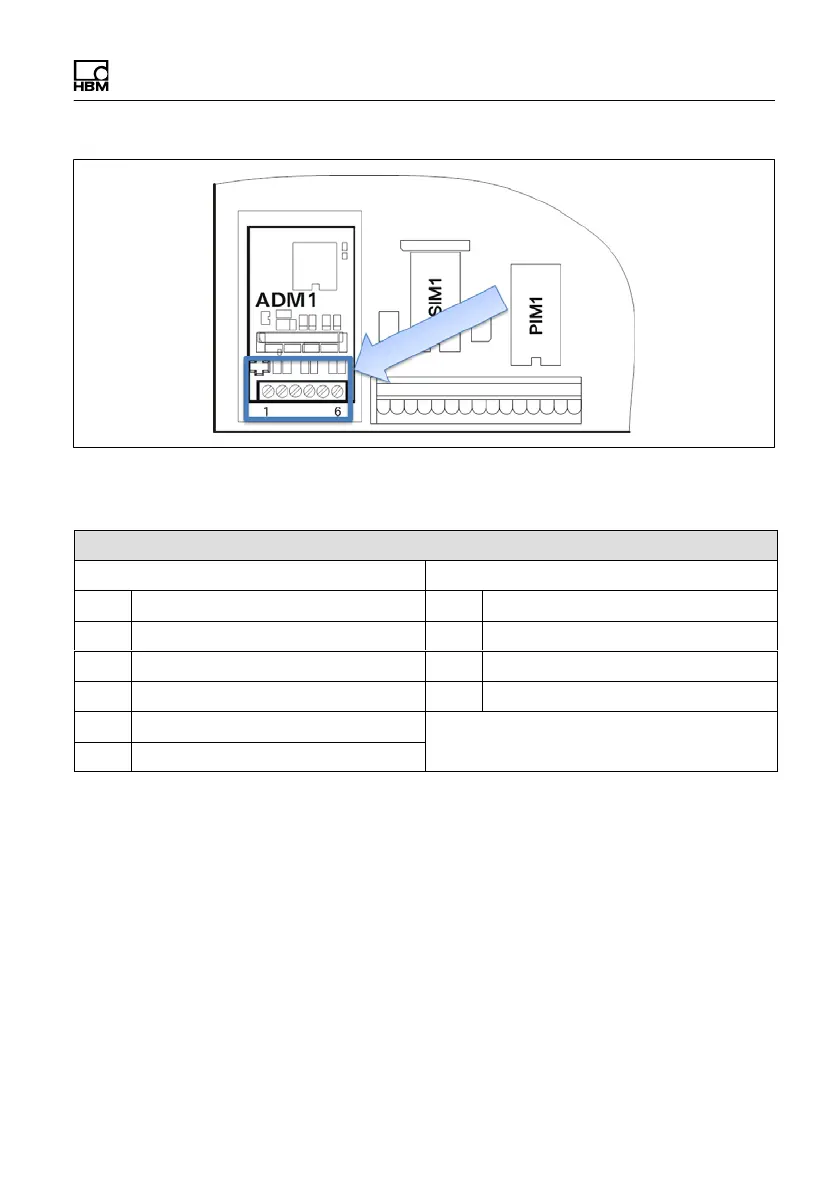

Abb. 4.2 Anschluss eines analogen DMS Sensors in 6-Leiter-Technik an das
ADM-Modul
ADM für analoge Sensoren auf Steckplatz ADM1
6-Draht 4-Draht
1 + Excitation 1 / 3 + Excitation
2 – Excitation 2 / 4 – Excitation
3 + Sense 5 + Signal
4 – Sense 6 – Signal
5 + Signal
6 – Signal
Anschluss eines analogen DMS Sensors in 4-Leiter-Technik an das
ADM-Modul
Für den Betrieb von Sensoren ohne Sense-Leitungen (4-Leiter-Betrieb) müs
sen an der Klemme KL1 Kabelbrücken zwischen den Anschlüssen 1 und 3
sowie zwischen 2 und 4 gelegt werden.
