Installation
44 A4774-1.0 HBM: public WTX110

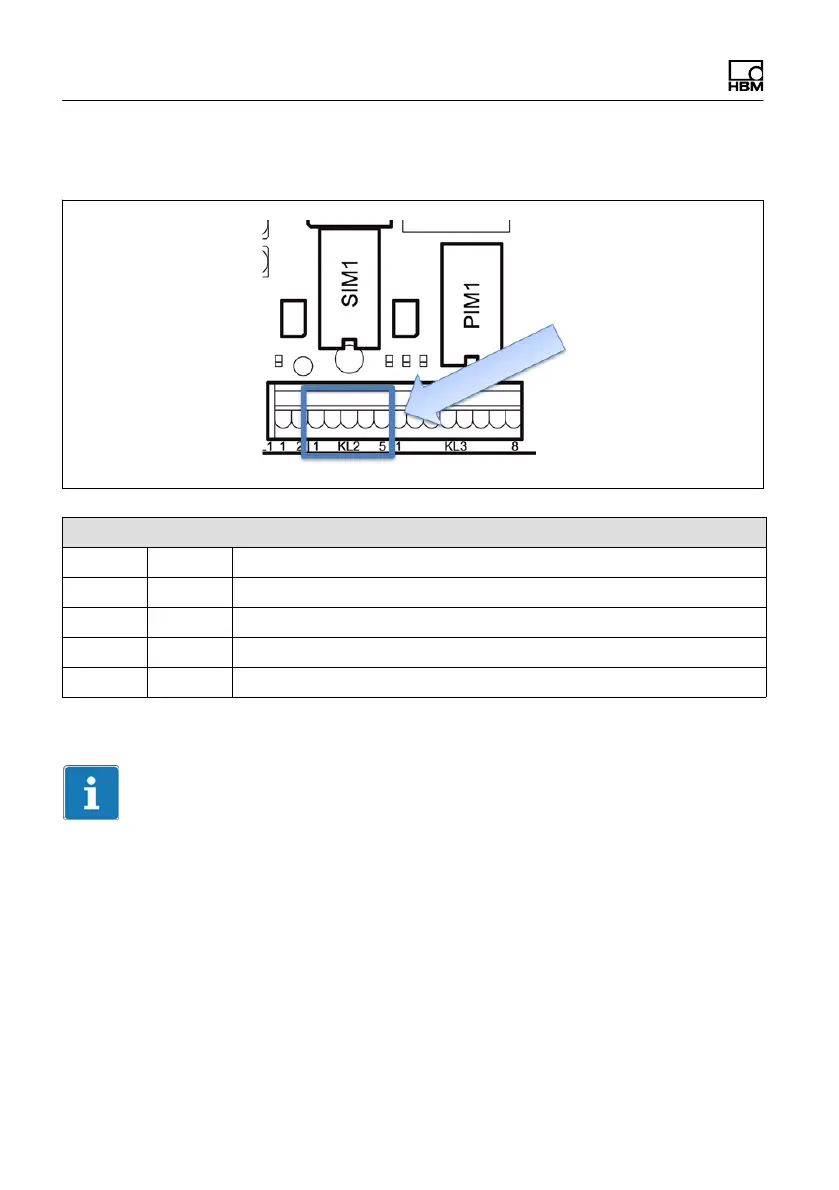

Der Anschluss erfolgt an der Klemme KL2 Serial 1-4
KL2: Digitale Ein-/Ausgänge SIO auf SIM1
1 OUT 0
2 OUT 1
3 OUT + Für OUT 0 … OUT 1 und IN 0
4 IN 0
5 - Muss frei bleiben
Tab. 4.2 KL2: Digitale Ein-/Ausgänge SIO auf SIM1
Information
Im Unterschied zu den digitalen Eingängen des IO-Moduls, ist der Eingang des
DIO-Moduls invertiert! Eine logische 1 wird erkannt, wenn der Eingang auf
Masse-Potential liegt. Siehe nachfolgendes Prinzip-Schaltbild.
