Installation
WTX110 A4774-1.0 HBM: public 47

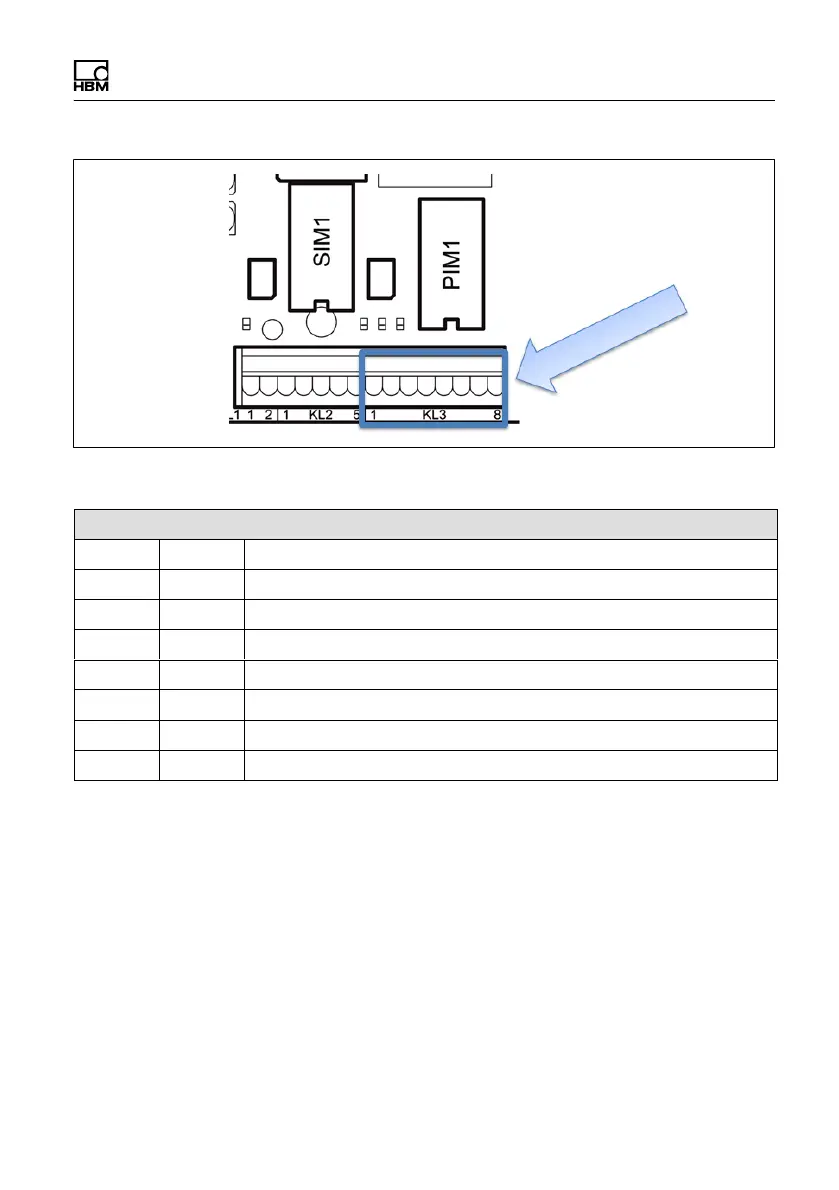

Abb. 4.9 Anschluss analoger Ausgang an KL3
KL3: Analoger Ausgang
1
2
3 I+ Stromausgang 0/4–20 mA (+)
4 I‒ Stromausgang 0/4–20 mA (–)
5
6 U+ Spannungsausgang 0/2–10 V (+)
7 UI‒ Spannungsausgang 0/2–10 V (–)
8
