Application
116 A4774-1.0 HBM: public WTX110
Der Grenzwertfunktion stehen bis zu vier unabhängig einstellbare Grenzwert
schalter zur Verfügung, die jeweils eine von 2 möglichen Signalquellen in
4 unterschiedlichen Modi überwachen können.

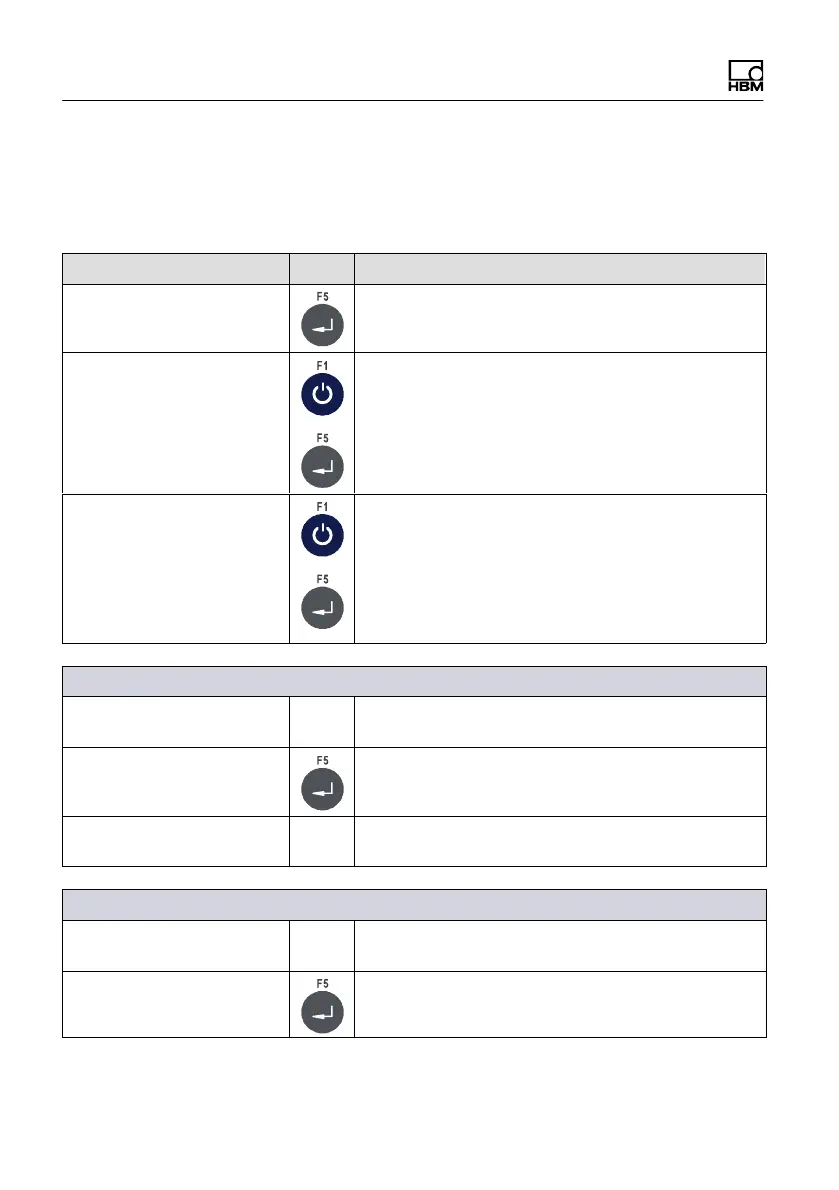

Menü Taste Funktion/Unterauswahl
Limit Switches
Source (LS1…LS4) Wechseln zwischen und Auswahl der gewünsch
ten Quelle
Off Grenzwertfunktion deaktiviert
Net Nettosignal
Gros Bruttosignal
Mode (LS1…LS4) Wechseln zwischen und Auswahl des gewünsch
ten Modi
Above Level Erläuterungen siehe 8.2.1
Below Level Erläuterungen siehe 8.2.2
Outside Band Erläuterungen siehe 8.2.3
Inside Band Erläuterungen siehe 8.2.4
→ Oberhalb Pegel/Unterhalb Pegel (Above level/Below level) gewählt
Level Eingabe des Grenzwertpegels
(siehe Kapitel 8.2.1 und 8.2.2)
Bestätigen und weiter zum nächsten Menü
Hysteresis Eingabe der Hysterese
(siehe Kapitel 8.2.1 und 8.2.2)
→ Außerhalb Band/Innerhalb Band (Outside band/Inside band) gewählt
Lower band value Eingabe der unteren Bandgrenze
(siehe Kapitel 8.2.3 und 8.2.4)
Bestätigen und weiter zum nächsten Menü
