HellermannTyton TT431 - Medidas das Marcas de Referência Reflexiva

Manual de instruções • Impressora de transferência térmica TT431 • 03-2019 • 556-00400
Dados técnicos
121
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR

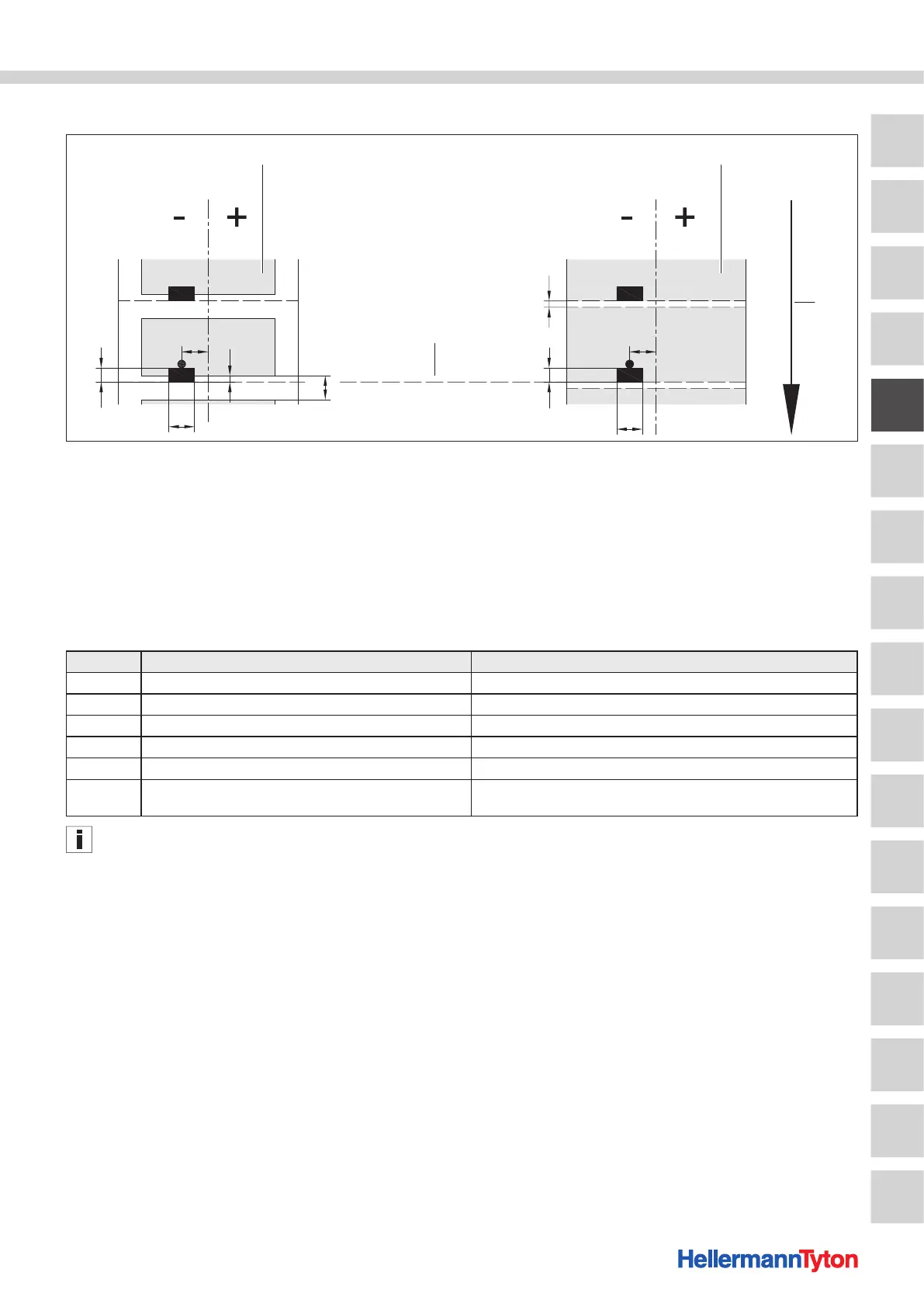

12.3 Medidas das marcas de referência reflexiva
MM
L
XM
AZ
L
Z
A
XM
XM
1 3
4
2
Medidas das marcas de reflexo.
1 Materiais com marcas de referência reflexiva
2 Início do material virtual / Marca de referência reflexiva
3 Material contínuo com marcas de referência reflexiva
4 Sentido de marcha
As marcas de referência reflexiva devem encontrar-se na parte traseira do material. A pedido é fornecida uma barreira de
luz com marcas de referência reflexiva na parte dianteira.
As especificações são válidas para marcas pretas. Marcas de cor não são detetadas eventualmente. Aqui deve efetuar
pré-testes.
Media Designação Medidas em mm
A Distância do material > 2
AZ Distância entre as zonas de impressão > 2
L Largura da marca de referência reflexiva > 5
M Altura da marca de referência reflexiva 3 - 10
XM Distância entre a marca e o centro do ciclo do papel -58 - ±0
Z
Distância entre o início do material virtual e o início real do
material
0 até A /
recomendado: 0
O reconhecimento de marcas de referência reflexivas pelo
sensor de etiqueta é possível com materiais translúcidos não
apenas no reflexo, mas também no processo de luz
transmitida.
