HellermannTyton TT431 - Mål Til Refleksmærker

Brugervejledning • Termotransferprinter TT431 • 03-2019 • 556-00400
Tekniske data
193
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
12.3 Mål til refleksmærker
MM
L
XM
AZ
L
Z
A
XM
XM
1 3
4
2

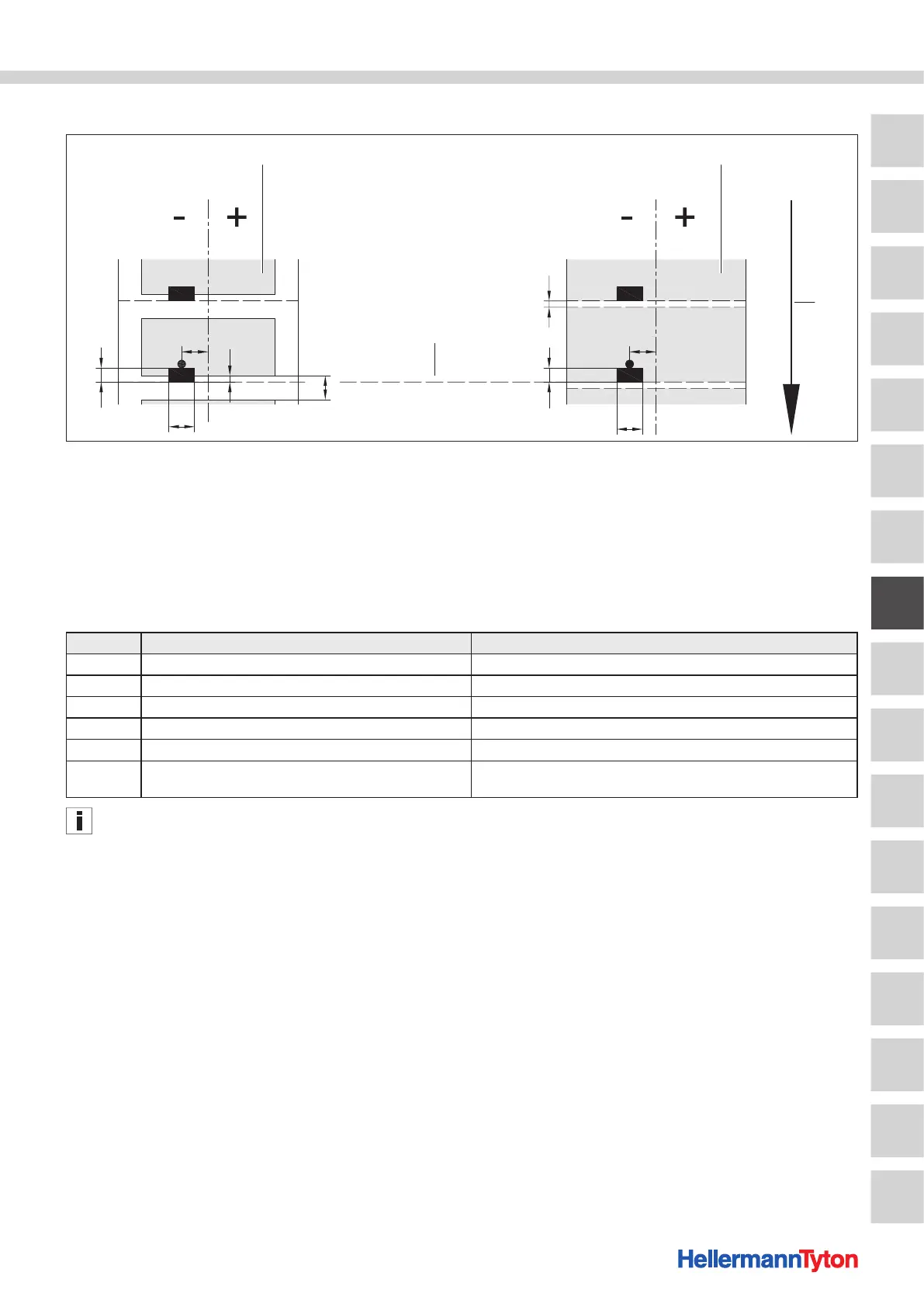

Mål til refleksmærker.
1 Materialer med refleksmærker
2 Virtuel materialestart/refleksmærke
3 Endeløsmateriale med refleksmærker
4 Løberetning
Refleksmærker skal befinde sig på bagsiden af materialet. På anmodning kan der leveres en fotocelle til refleksmærker på
forsiden.
Angivelser gælder for sorte mærker. Farvede mærker registreres evt. ikke. Her skal der gennemføres test forud.
Mål Betegnelse Mål i mm
A Materialeafstand > 2
AZ Trykzoneafstand > 2
L Refleksmærkes bredde > 5
M Refleksmærkets højde 3 - 10
XM Afstand mærke-midten af papirløbet -58 - ±0
Z Afstand virtuel materialestart-faktisk materialestart
0 til A /
anbefalet: 0
Med translucente materialer er registrering af refleksmærker
med etiketsensoren ikke kun mulig med en refleks- men også
med en gennemlysprocedure.
