Manual de instrucciones • Sistema de impresión por termotransferencia TT431 • 03-2019 • 556-00400
Datos técnicos: carga, caracteristicas mecanicas
95
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
12.1 Medidas del aparato
SX
K
SY
IT
IC
1
6
2
4
5

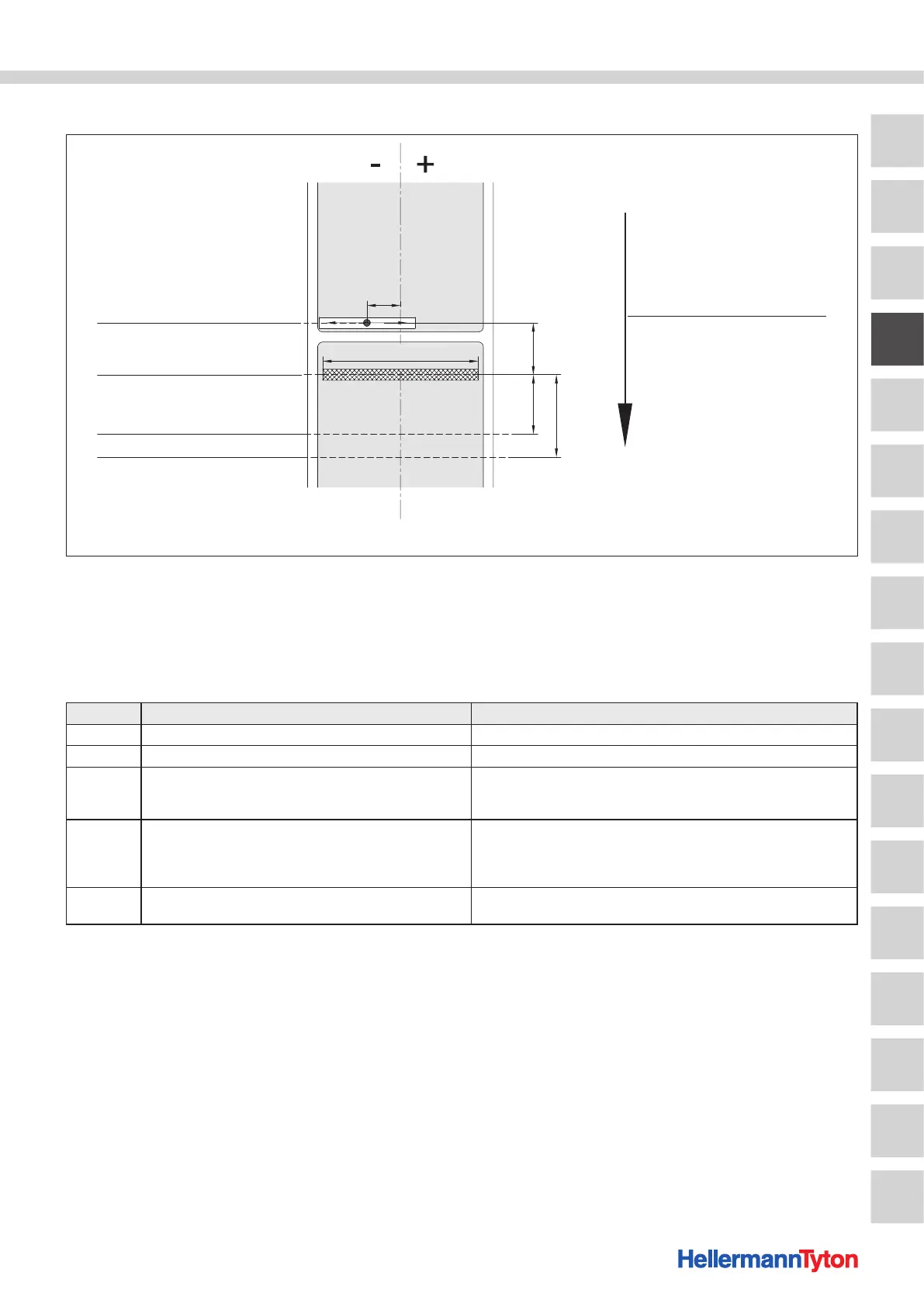

Medidas del aparato.
1 Sensor de luz transmitida y sensor de reflejo
2 Cabezal impresor
3 Placa de corte de etiquetas
4 Borde de corte
5 Sentido de marcha
Medida Denominación Medidas en mm
IT Distancia línea de impresión - Placa de corte de etiquetas 13,7
IC Distancia línea de impresión - Borde de corte de cuchilla 20,3
K
Ancho de impresión
203 dpi
300 dpi
108,0
105,7
SX
Distancia sensor de luz transmitida y reflejada - Centro del
deslizamiento del papel
es decir, la distancia admisible entre las marcas reflectante y el
troquelado respecto del centro del material
-58 - 0
SY
Distancia sensor de luz transmitida y de reflejo - Línea de
impresión
44,9
