Manuel d'utilisation • Imprimante par transfert thermique TT431 • 03-2019 • 556-00400
Caractéristiques techniques
74
12.4 Dimensions des perforations
NN
N
YYY
PPP
XM
XM XM
AZ
ZZ
AA
1 1 2
3

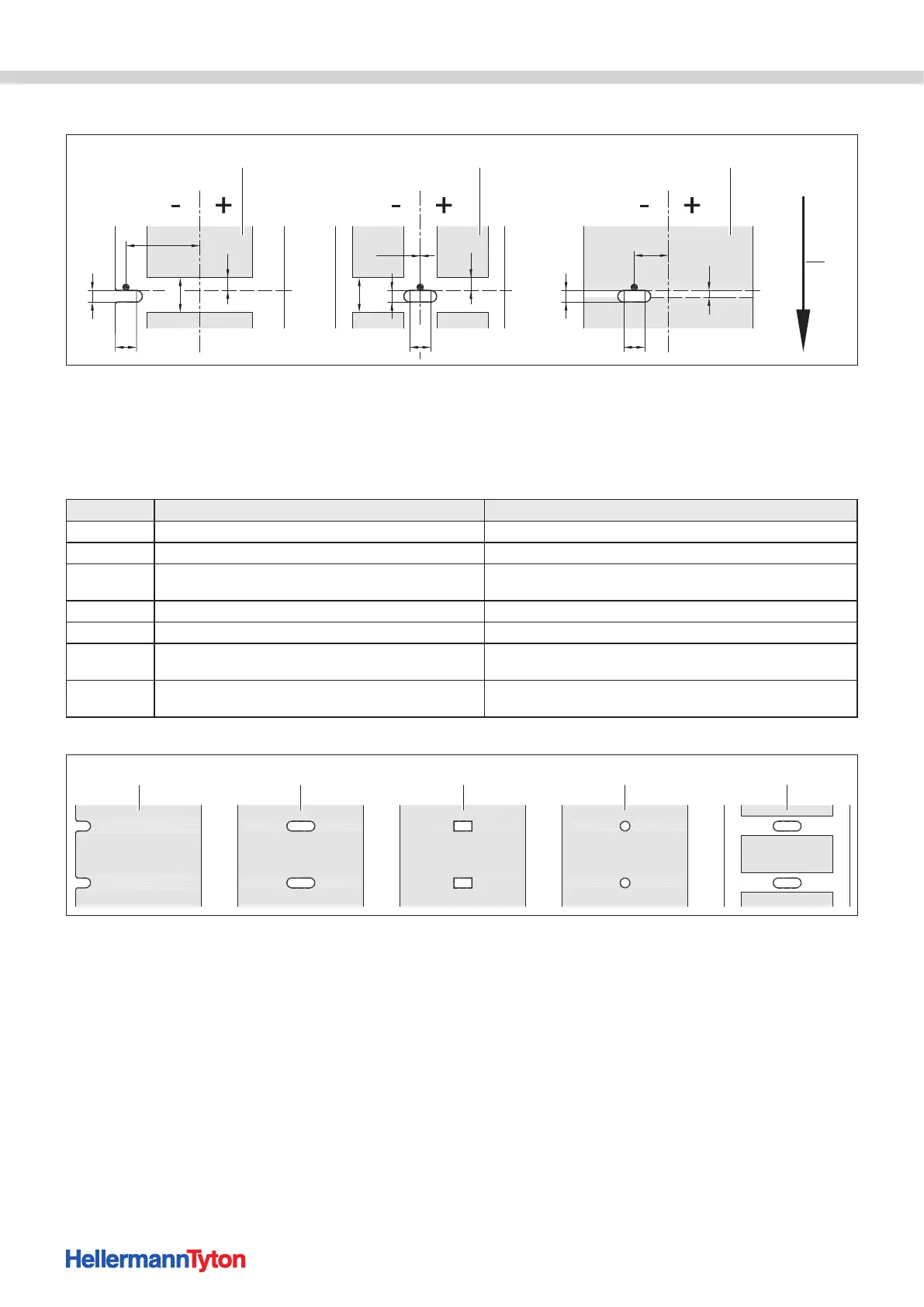

Dimensions des perforations.
1 Matériaux avec perforations
2 Matériau continu avec perforations
3 Sens de défilement
Pour perforation de bord: épaisseur minimale matériau support 0,06mm
Dimensions Désignation Dimensions en mm.
A Distance entre matériau > 2
AZ Distance entre zones d'impression > 2
N
Largeur de la perforation
pour perforation de bord
> 5
> 8
P Hauteur de la perforation 2 - 10
XM Distance perforation - centre de défilement du papier -53 - ±0
Y
Début du matériau identifié par le capteur en cas
d'identification par transparence
Perforation bord arrière
Z
Distance début du matériau déterminé - début réel du
matériau
0 à A - P
1 2 3 4 5
Exemples pour perforations.
1 Perforation en bordure
2 Perforation oblongue
3 Perforation rectangulaire
4 Perforation circulaire (non recommandé!)
5 Perforation entre matériaux (non recommandé!)
