HellermannTyton TT431 - Refleks Işaretleri Için Ölçüler

Kullanım kılavuzu • Termal transfer yazıcı TT431 • 03-2019 • 556-00400
Teknik veriler
409
ENDEFRESPTITNLDKNOSEFIPLCZHUSIROTR

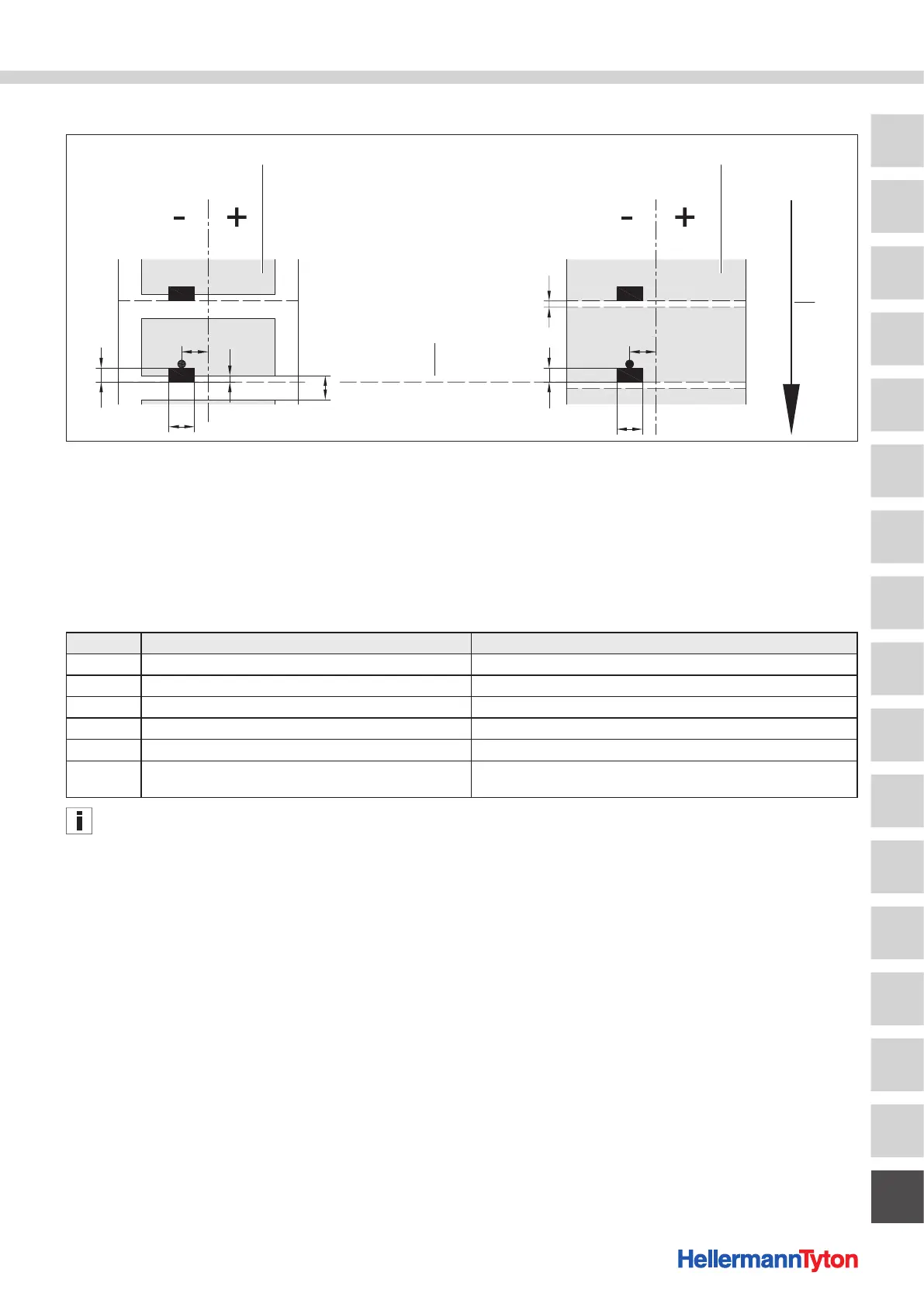

12.3 Refleks işaretleri için ölçüler
MM
L
XM
AZ
L
Z
A
XM
XM
1 3
4
2
Refleks işaretleri için ölçüler.
1 Refleks işaretleri olan malzemeler
2 Sanal malzeme başı/ refleks işareti
3 Refleks işaretleri olan kesintisiz malzeme
4 Hareket yönü
Refleks işaretleri malzemenin arka tarafında bulunmalıdır. Talep üzerine ön tarafta refleks işaretleri için bir fotosel teslim
edilir.
Bilgiler siyah işaretler için geçerlidir. Renkli işaretler algılanmayabilir. Burada ön testler yapılmalıdır.
Ölçü Adlandırma Ölçüler (mm)
A Malzeme mesafesi > 2
AZ Baskı bölgesi mesafesi > 2
L Refleks işareti genişliği > 5
M Refleks işareti yüksekliği 3 - 10
XM İşaret - kağıt akışı ortası mesafesi -58 - ±0
Z Sanal malzeme başı - gerçek malzeme başı mesafesi
0 - A /
tavsiye edilen: 0
Refleks işaretlerinin etiket sensörü tarafından tanınması yarı
saydam malzemelerde sadece refleks yönteminde değil, ışık
yönteminde de mümkündür.
