Användning
230
10 För förbruknngsmaterialremsan under brytrullen till
utskriftsenheten.
11 För igenom förbrukningsmaterialremsan under
ljusbarriären.
12 Ställ in ljusbarriären.
Æ Kapitel 6.1.1
13 Vrid spaken medurs för att låsa skrivarhuvudet.
; Materialrullen är placerad på rullhållaren.
6.1.1 Ställa in ljusbarriär
Ljusbarriären kan skjutas på tvären mot papperets
löpriktning för anpassning till materialet. Ljusbarriärens
sensor syns framifrån när man tittar genom
utskriftsenheten och den är märkt med ett märke på
ljusbarriärhållaren. När maskinen är på lyser det
dessutom en gul lysdiod vid sensorns position.
1 2
3a
3b

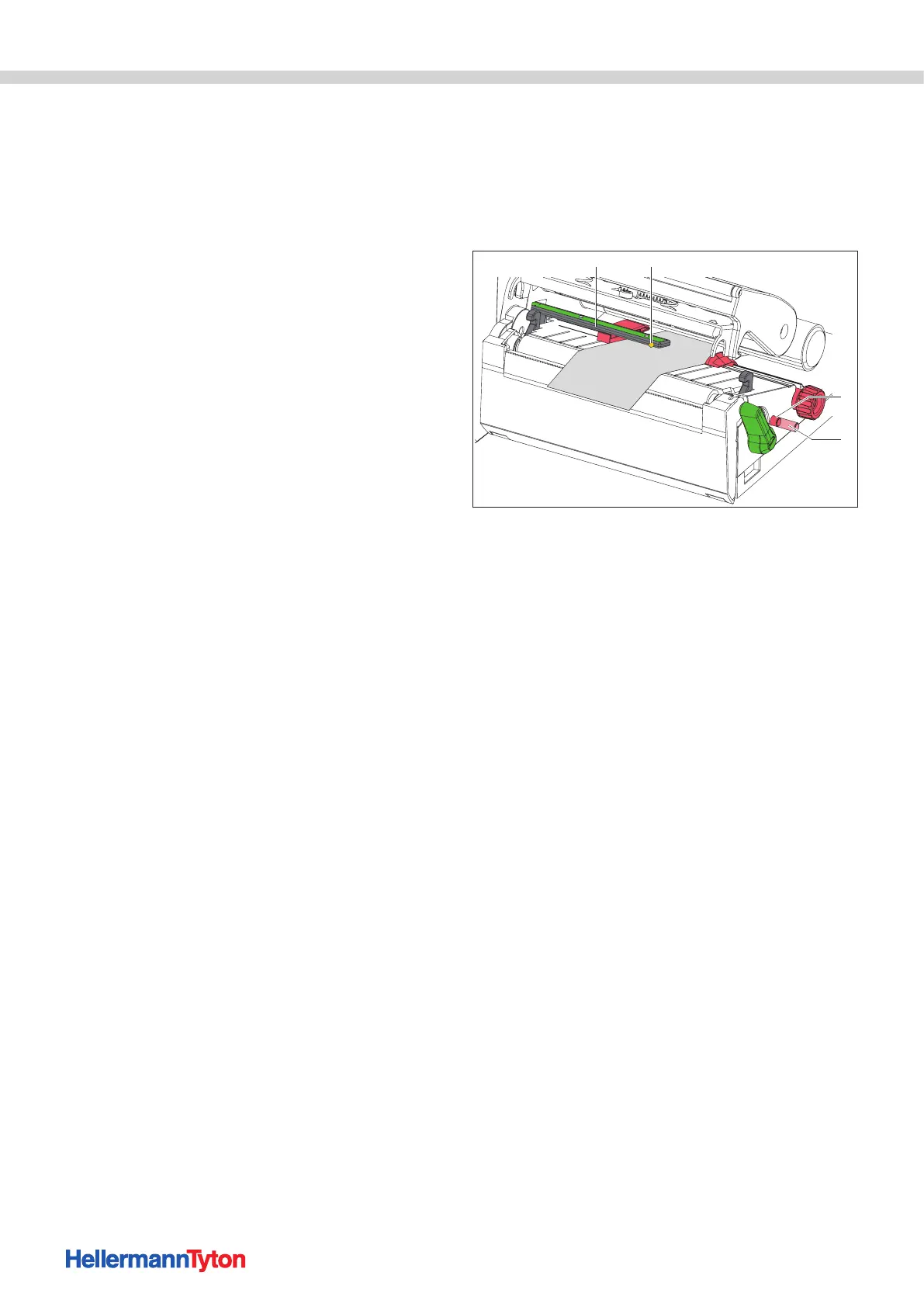

Ställ in ljusbarriären.
1 Ljusbarriär
2 Sensor
3 Justerratt
3a Grundposition justerratt
3b Inställningsposition justerratt
1 Öppna skrivarhuvudet.
2 För justerratten till inställningsposition genom att trycka
på det.
3 Placera ljusbarriären så att sensorn kan registrera luckan
eller ett reflex- eller perforeringsmärke genom att vrida
justerratten.
- eller -
4 Om materialen avviker från rektangulär form ska
ljusbarriären riktas in mot materialets översta kant i
papprets löpriktning.
5 För justerratten till grundpositionen genom att trycka på
den.
6 Lås vridratten.
; Ljusbarriären är inställd.
