Felépítés és működés
320
4 Felépítés és működés
4.1 Felépítés
1
2
3
4
5
6
7
8

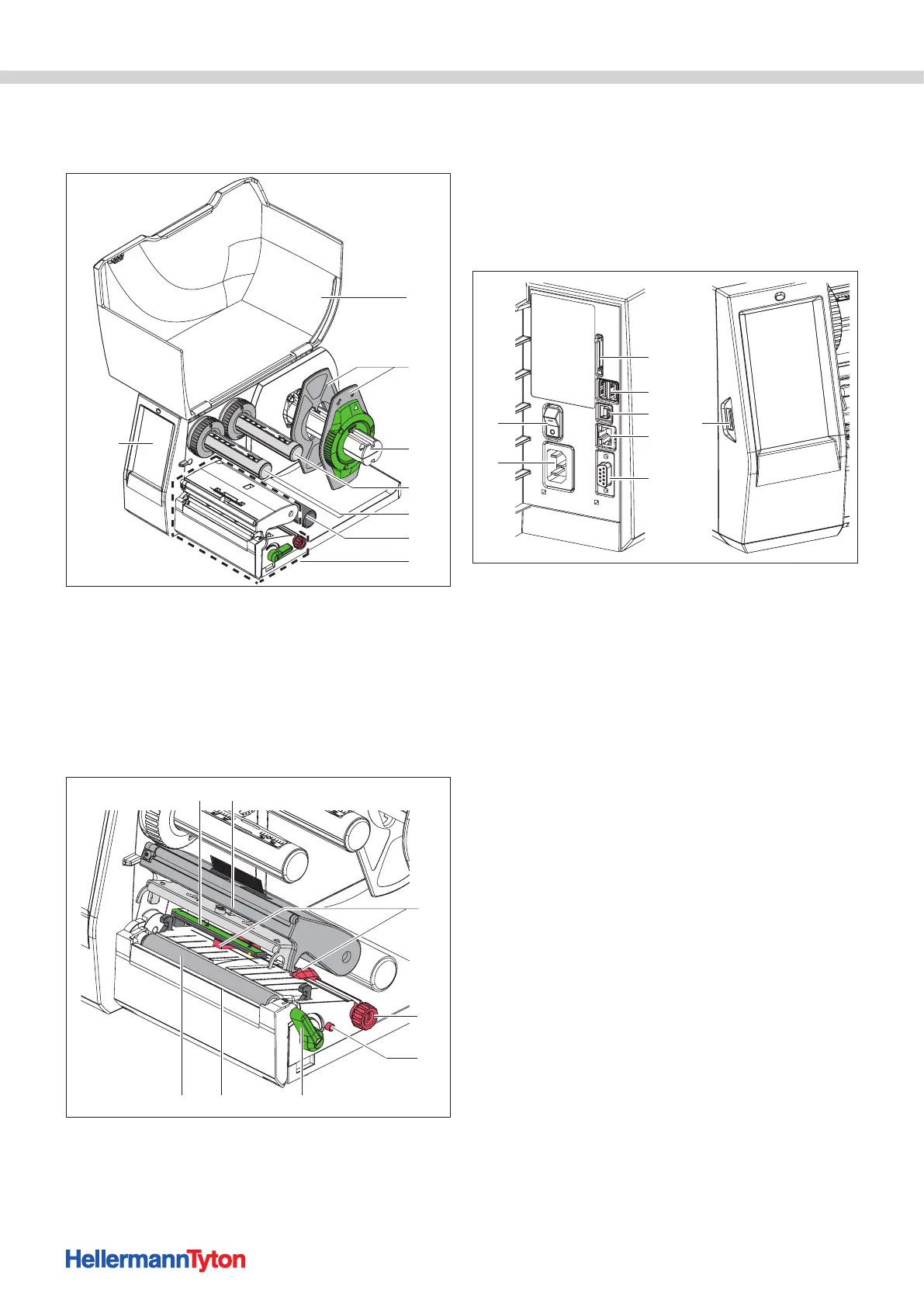

A készülék áttekintése.
1 Fedél
2 Szegélyszabályozó
3 Tekercstartó
4 Festékszalag-letekercselő
5 Festékszalag-feltekercselő
6 Terelőgörgő
7 Nyomtató részegység
8 Érintőképernyős kijelző
12
14
11
9
10
1516
13
Nyomtatási mechanika.
9 Fénykapu
10 Nyomtatófejtartó
11 Szegélyszabályozó
12 Recézett fej a szegélyszabályozó beállításához
13 Beállító-gomb a fénykapu beállításához
14 A nyomtatófej-reteszelés karja
15 Leszakítóperem
16 Nyomóhenger
17
18
21
19
20
23
22
24
A készülék hátulnézete.
17 Hálózati kapcsoló
18 Hálózati csatlakozóaljzat
19 SD-kártya aljzata
20 2x USB-master interfész a billentyűzethez, a szkennerhez, pendrive-hez, bluetooth
adapterhez vagy a szervizkulcshoz
21 USB-Full-Speed-Slave interfész
22 Ethernet 10/100 Base-T
23 RS-232 interfész
24 USB-Master interfész a billentyűzethez, a szkennerhez, pendrive-hez, bluetooth-
adapterhez vagy a szervizkulcshoz
