12.3 Medidas para marcas reflectantes
MM
L
XM
AZ
L
Z
A
XM
XM
1 3
4
2

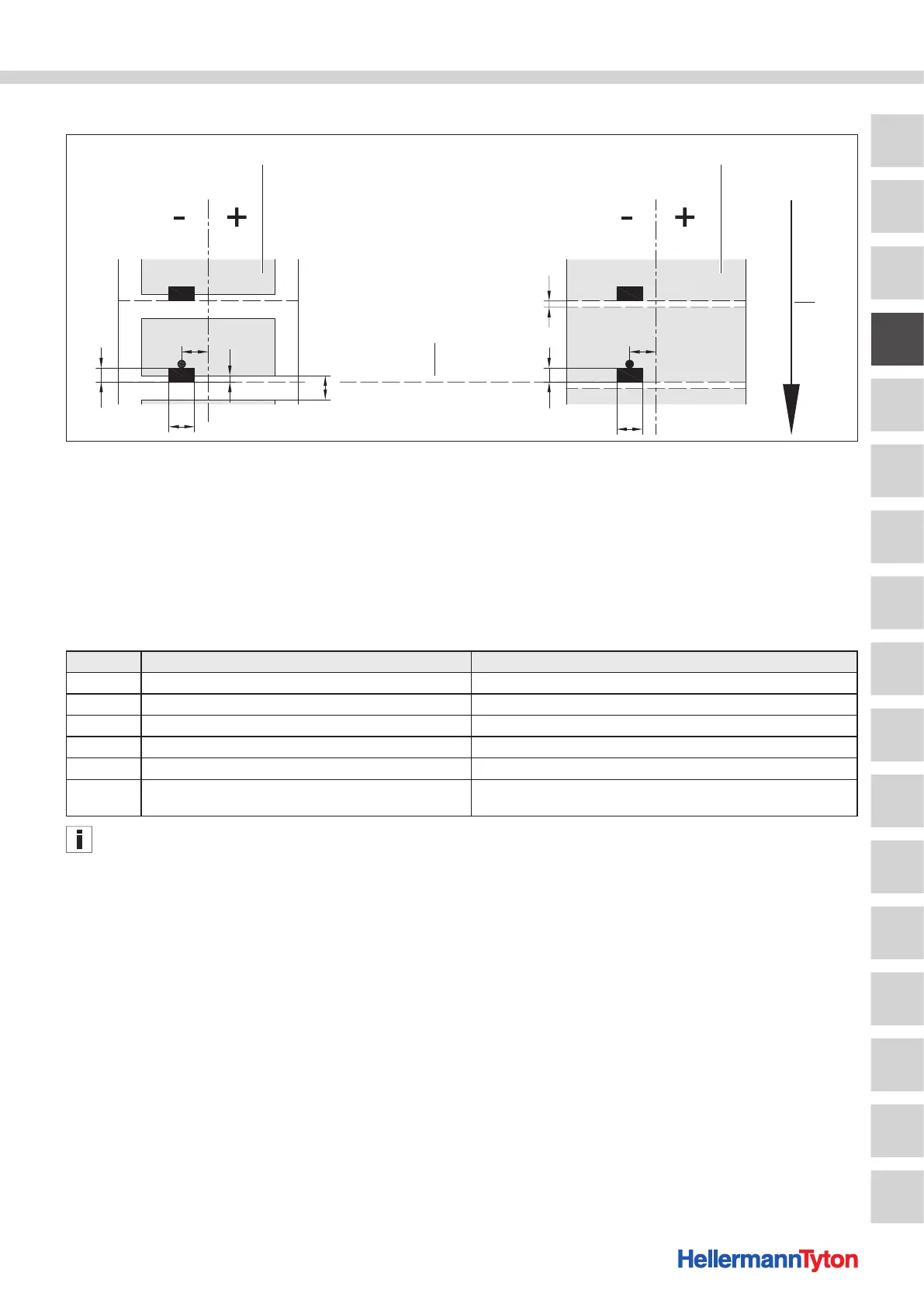

Medidas para marcas reflectantes.
1 Materiales con marcas reflectantes
2 Comienzo virtual del material/ marca reflectante
3 Material continuo con marcas reflectantes
4 Sentido de marcha
Las marcas reflectantes deben encontrarse en la parte posterior del material. Se suministra a petición una barrera
fotoeléctrica para marcas reflectantes en la parte delantera.
Las especificaciones son válidas para marcas negras. Las marcas de color no se detectarán posiblemente. Aquí deben
efectuarse ensayos previos.
Medida Denominación Medidas en mm
A Distancia del material > 2
AZ Distancia en las zonas de impresión > 2
L Ancho de la marca reflectante > 5
M Altura de la marca reflectante 3 - 10
XM Distancia marca - centro desl. papel -58 - ±0
Z Distancia inicio virtual del material - inicio real del material
0 a A /
recomendado: 0
El sensor de etiquetas no solo es capaz de detectar marcas
reflectantes en materiales translúcidos con el procedimiento
de luz de reflejo, sino también con el procedimiento de
transmisión de luz.
