12.2 Maße Abschnitte/Endlosmaterial
QE/QS
(A)
E
F
DL
(DR)
B
C
HV
GE/GS
1 32

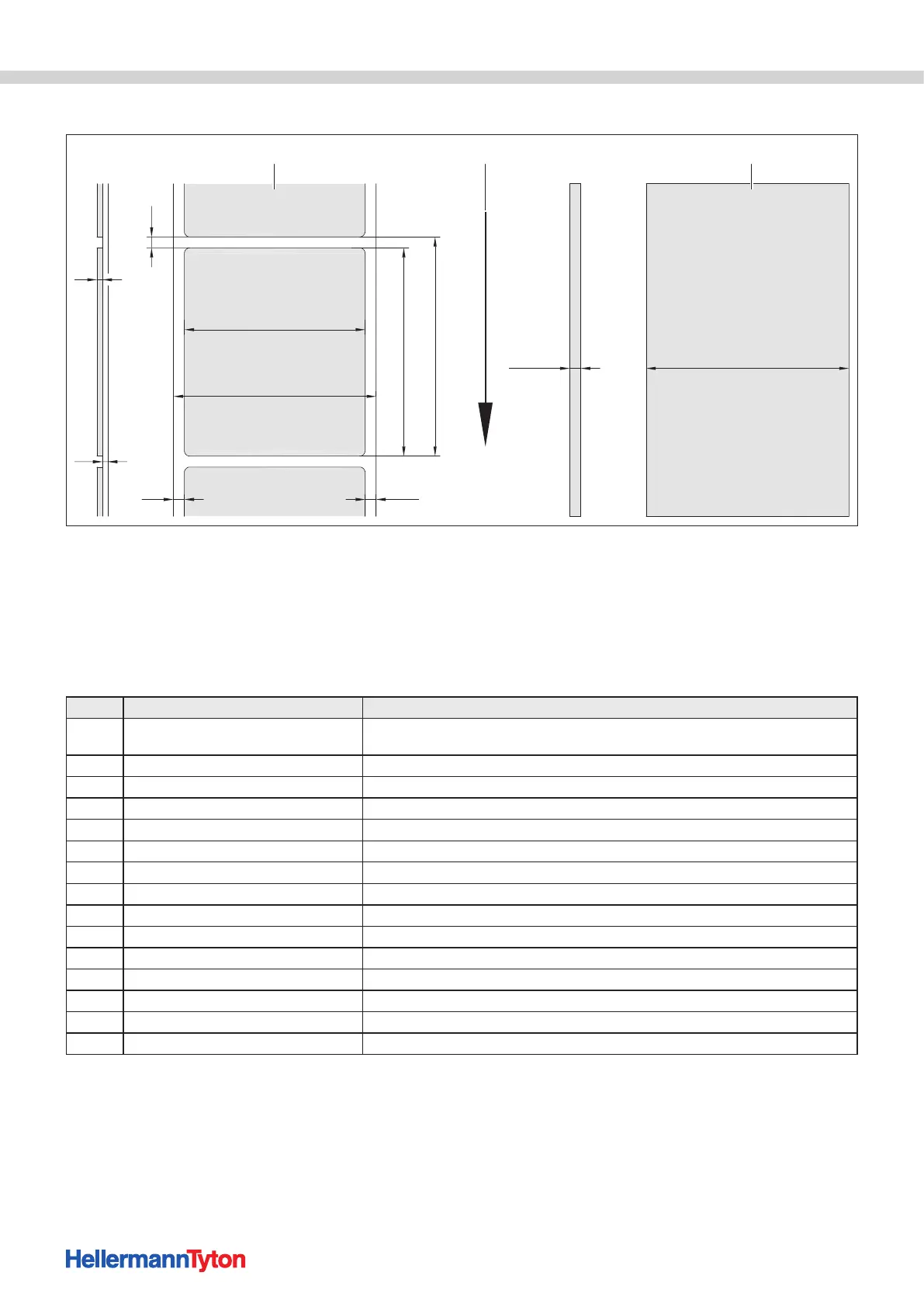

Maße Abschnitte/Endlosmaterial.
1 Materialien
2 Laufrichtung
3 Endlosmaterial/Schrumpfschlauch
Bei kleinen und dünnen Materialien oder starkem Klebstoff kann es Einschränkungen geben. Kritische Anwendungen
müssen getestet und freigegeben werden.
f Beachten Sie die Biegesteifigkeit. Das Material muss sich an die Druckwalze anlegen können.
Maß Benennung Maße in mm
B
Materialbreite
bei mehrbahnigen Material
10 - 116
5 - 57
H Materialhöhe 5 - 1000
- Abreißlänge > 30
- Schnittlänge > 5
A Materialabstand > 2
C Breite Trägermaterial 9 - 120
GE Breite Endlosmaterial 9 - 120
GS Breite Schrumpfschlauch 5 - 85
DL Linker Rand ≥ 0
DR Rechter Rand ≥ 0
E Dicke Material 0,03 - 0,60
F Dicke Trägermaterial 0,03 - 0,16
QE Dicke Endlosmaterial 0,05 - 0,50
QS Dicke Schrumpfschlauch ≤ 1,1
V Vorschub >= 7
