Instandhaltung
43
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR

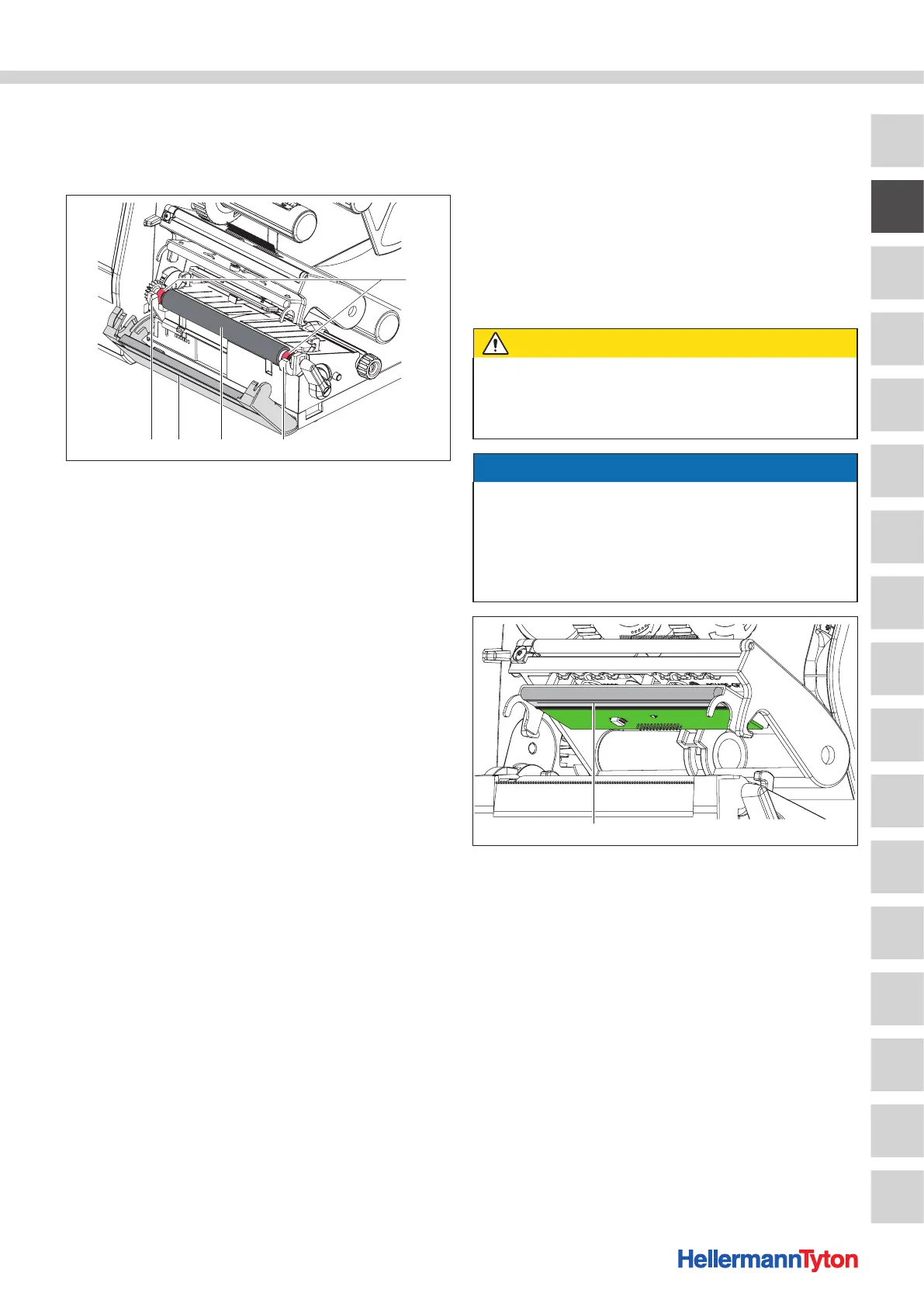

9.2.4 Druckwalze reinigen
Verschmutzungen an der Druckwalze können zu einer
Beeinträchtigung des Druckbildes und des
Materialtransportes führen.
4
31 12
Druckwalze reinigen.
1 Halterung
2 Abreißkante
3 Druckwalze
4 Lager
Gehen Sie wie folgt vor:
1 Druckkopf öffnen.
2 Materialien und Farbband aus dem Gerät nehmen.
3 Abreißkante abschwenken.
4 Druckwalze zunächst innen dann außen nach oben aus
den Halterungen heben.
5 Ablagerungen mit Walzenreiniger und fusselfreiem
Lappen entfernen.
6 Wenn die Walze beschädigt ist, Walze tauschen.
Æ Serviceanleitung
7 Druckwalze mit den Lagern bis zum Einrasten in die
Halterungen drücken.
8 Abreißkante anschwenken.
; Die Druckwalze ist gereinigt.
9.2.5 Druckkopf reinigen
Während des Druckes können sich am Druckkopf
Verunreinigungen ansammeln, die das Druckbild
beeinträchtigen, z. B. durch Kontrastunterschiede oder
senkrechte Streifen.
Reinigungsabstände:
• Direkter Thermodruck: Nach jedem Wechsel der
Materialrolle
• Thermotransferdruck: Nach jedem Rollenwechsel des
Farbbandes
VORSICHT
Verletzungsgefahr durch heiße Druckkopfzeile!
Eine heiße Druckkopfzeile kann bei Berührung zu
Verletzungen führen.
f Stellen Sie sicher, dass der Druckkopf abgekühlt ist.
HINWEIS
Sachschäden durch unsachgemäßes Arbeiten!
Der Druckkopf kann durch aggressive Reinigungsmittel oder
harte Materialien beschädigt werden.
f Verwenden Sie keine aggressiven Reinigungsmittel oder
harten Materialien zur Reinigung des Druckkopfes.
f Berühren Sie nicht die Glasschutzschicht.
1
Druckkopf reinigen.
1 Druckkopf
Gehen Sie wie folgt vor:
1 Druckkopf abschwenken.
2 Materialien und Farbband aus dem Gerät nehmen.
3 Druckkopf mit Spezialreinigungsstift oder mit einem in
reinem Alkohol getränkten Wattestäbchen reinigen.
4 Druckkopf 2bis 3Minuten trocknen lassen.
; Der Druckkopf ist gereinigt.
