Manuale d'uso • Stampante termica transfer TT431 • 03-2019 • 556-00400
Struttura e funzionamento
128
4 Struttura e funzionamento
4.1 Struttura
1
2
3
4
5
6
7
8

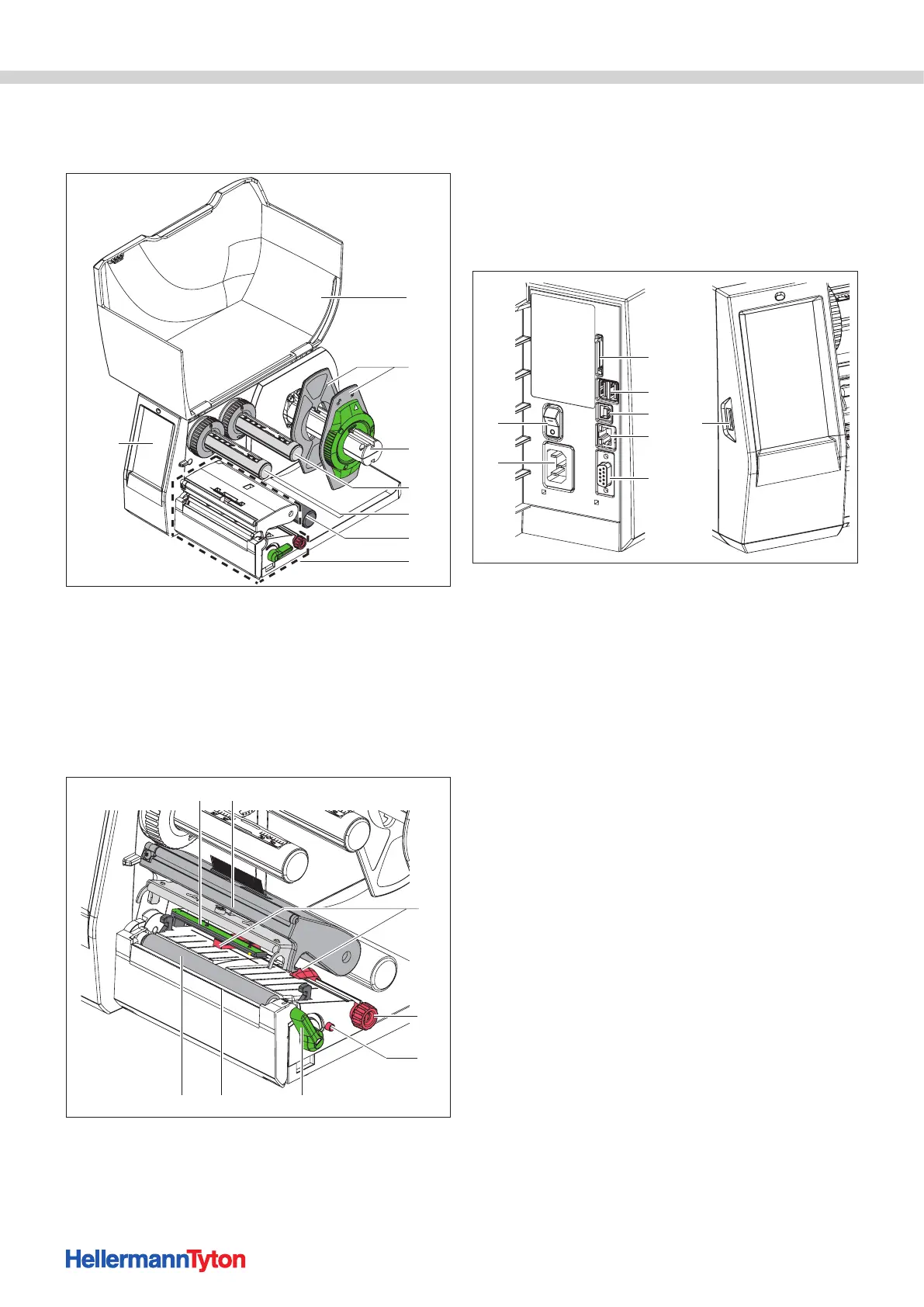

Rappresentazione dell'apparecchio.
1 Coperchio
2 Regolatore bordi
3 Portarotolo
4 Svolgitore nastro colore
5 Avvolgitore del nastro colore
6 Rullo di rinvio
7 Gruppo stampa
8 Schermo touchscreen
12
14
11
9
10
1516
13
Meccanica di stampa.
9 Barriera fotoelettrica
10 Supporto testa di stampa
11 Regolatore bordi
12 Pomello zigrinato per la regolazione del regolatore bordi
13 Manopola per la regolazione della barriera fotoelettrica
14 Leva di chiusura della testa di stampa
15 Bordo di strappo
16 Rullo stampatore
17
18
21
19
20
23
22
24
Lato posteriore apparecchio.
17 Interruttore principale
18 Presa di collegamento alla rete
19 Inserto per angolo SD
20 2 interfacce USB Master per tastiera, scanner, memoria USB, bluetooth, adattatore
o chiave di servizio
21 Interfaccia Slave USB Full Speed
22 Ethernet 10/100 Base-T
23 Interfaccia seriale RS-232
24 Interfaccia USB Master per tastiera, scanner, memoria USB, adattatore Bluetooth
o chiave di servizio
