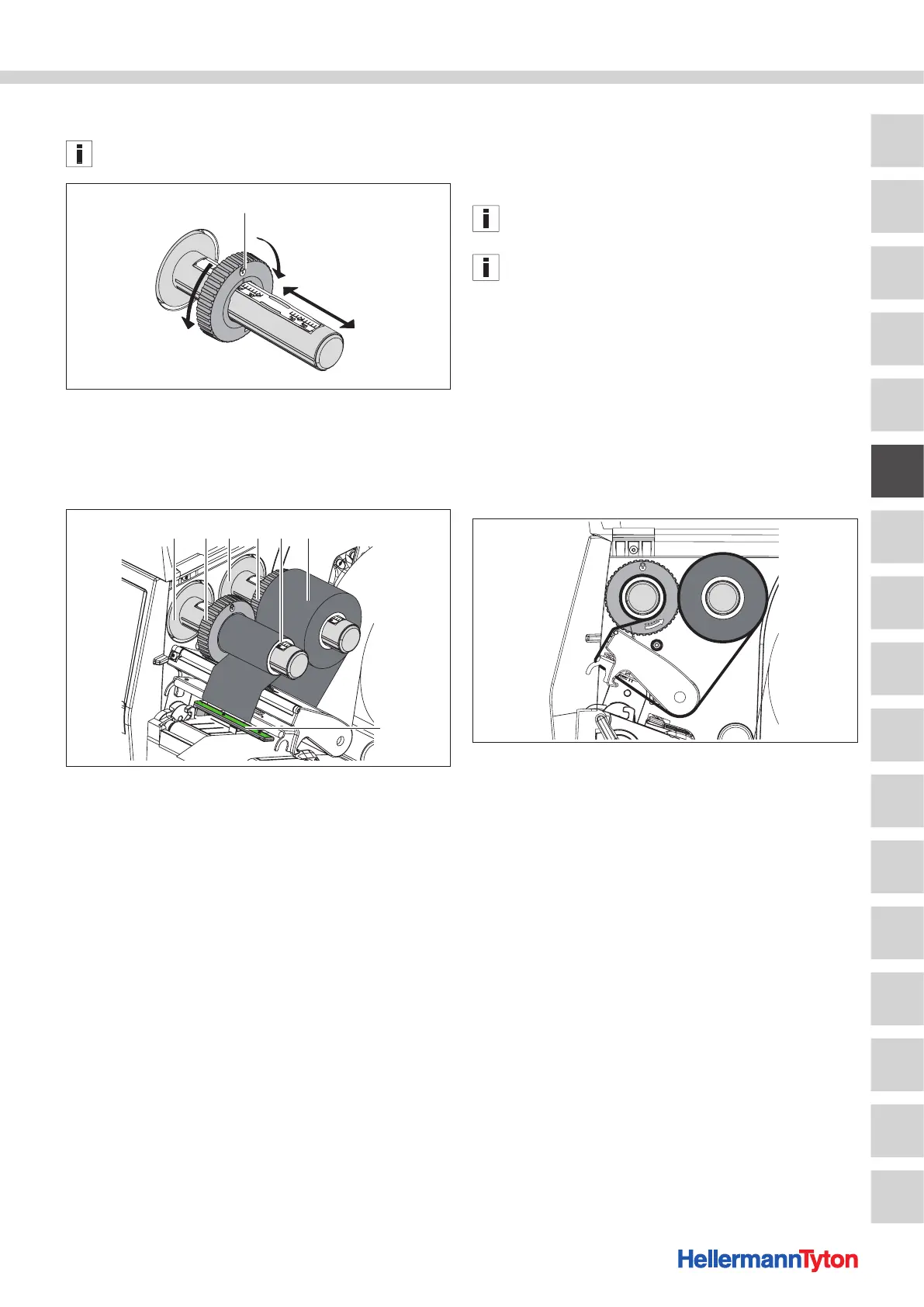

6.2 Inserimento del nastro di colore.
In caso di stampa termica diretta, non inserire nastro a colori
oppure, se necessario, rimuovere il nastro a colori inserito.
C
A
B
1
Regolazione del regolatore bordi.
1 Regolatore bordi
A Direzione di rotazione sbloccaggio
B Regolazione larghezza nastro a colori
C Direzione di rotazione bloccaggio
1
6
12 3 4 5
Inserimento del nastro di colore
1 Regolatore bordi
2 Avvolgitore del nastro
3 Svolgitore
4 Interno del nastro
5 Rotolo del nastro
6 Sensore etichette
1 Pulire la testa di stampa.
2 Aprire la testa di stampa.
3 Ruotare il regolatore bordi sullo svolgitore in senso
orario, in direzione di rotazione A e quindi sbloccare il
regolatore bordi.
4 Regolare il regolatore bordi in modo che il nastro a colori
stia perfettamente tra i due regolatori bordi.
5 Ruotare il regolatore bordi sullo svolgitore in senso
antiorario, in direzione di rotazione C e quindi bloccare il
regolatore bordi.
6 Spingere il nastro a colori fino al regolatore bordi sullo
svolgitore.
f Fare attenzione che il rivestimento colorato del nastro a
colori sia rivolto verso il basso durante lo svolgimento.
Per avvolgere il nastro a colori è necessaria un'anima nastro a
colori che abbia la larghezza minima del rotolo di riserva.
Per l'avvolgimento utilizzare l'anima nastro a colori durante il
cambio del nastro a colori.
7 Ruotare il regolatore bordi sull'avvolgitore nastro a colori
in senso orario, in direzione di rotazione A e quindi
sbloccare il regolatore bordi.
8 Adattare il regolatore bordi alla larghezza dell'anima
nastro a colori.
9 Ruotare il regolatore bordi sull'avvolgitore nastro a colori
in senso antiorario, in direzione di rotazione C e quindi
sbloccare il regolatore bordi.
10 Spingere l'anima nastro a colori sull'avvolgitore nastro a
colori.
Percorso del nastro.
11 Guidare il nastro a colori attraverso il gruppo costruttivo
e attraverso il sensore.
12 Fissare l'estremità iniziale del nastro a colori centrandolo
sull'anima del nastro a colori con un nastro adesivo.
f A questo proposito, rispettare il senso di rotazione
dell'avvolgitore del nastro a colori in senso antiorario.
13 Ruotare l'avvolgitore del nastro a colori in senso
antiorario per lisciare il nastro a colori nel suo percorso.
14 Chiudere la testa di stampa.
; Il nastro è inserito.
