Tekniska data
242
12.4 Mått för stansningar
NN
N
YYY
PPP
XM
XM XM
AZ
ZZ
AA
1 1 2
3

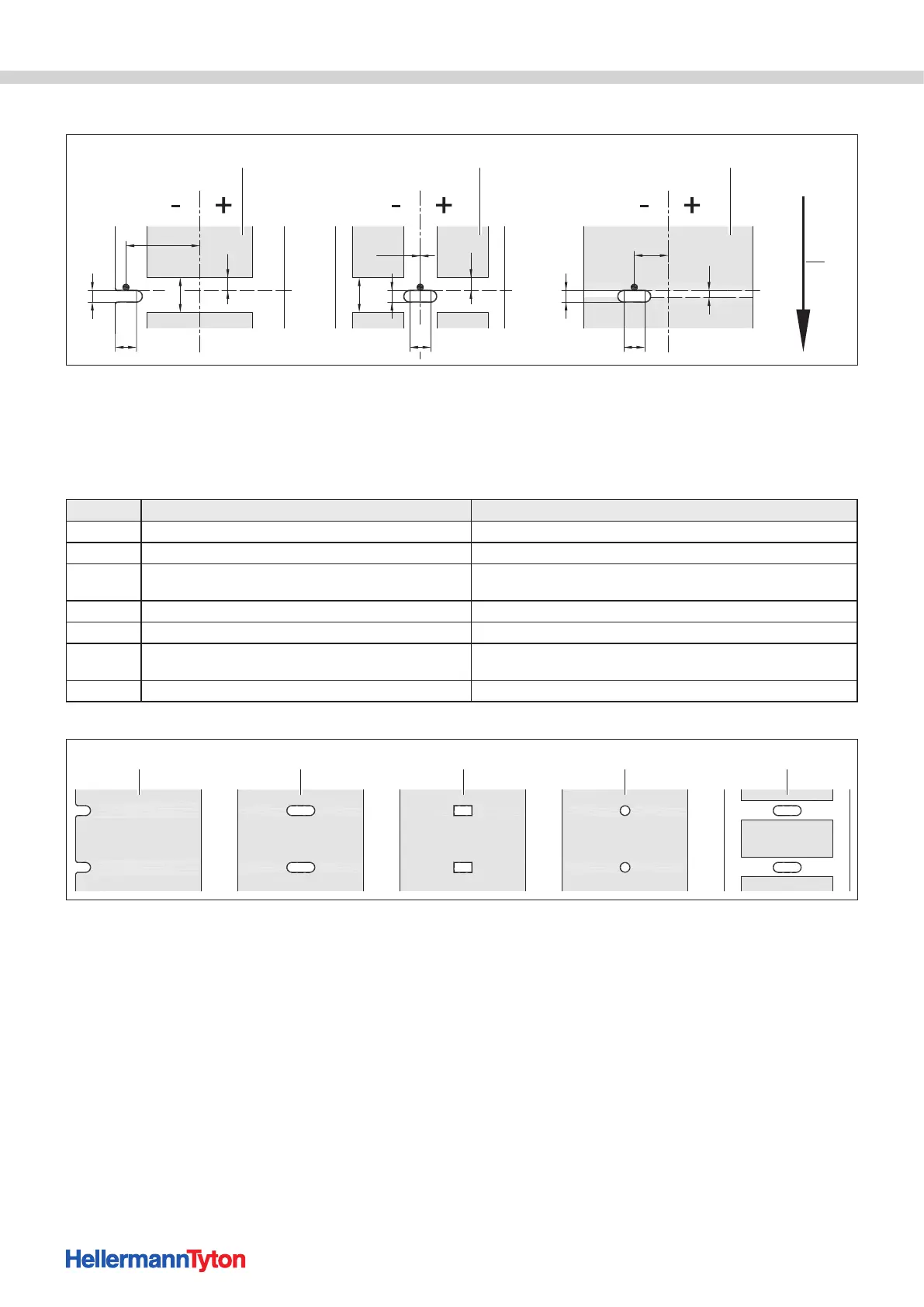

Mått för stansningar
1 Material med stansningar
2 Material i löpande bana med stansningar
3 Löpriktning
För kantstansning: minimitjocklek bärmaterial 0,06 mm
Mått Benämning Mått i mm
A Materialavstånd > 2
AZ Utskriftszonavstånd > 2
N
Stansningens bredd
vid kantstansning
> 5
> 8
P Stansningens höjd 2 - 10
XM Avstånd stansning - pappersbanans mitt -53 - ±0
Y
materialbörjan som registrerats av sensorn vid
genomlysningsidentifering
Bakkant stansning
Z Avstånd registrerad materialbörjan - faktisk materialbörjan 0 till A - P
1 2 3 4 5
Exempel för stansningar
1 Kantstansning
2 Långhålsstansning
3 Rektangelstansning
4 Cirkelstansning (rekommenderas inte!)
5 Stansning mellan material (rekommenderas inte!)
