Caractéristiques techniques
71
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR

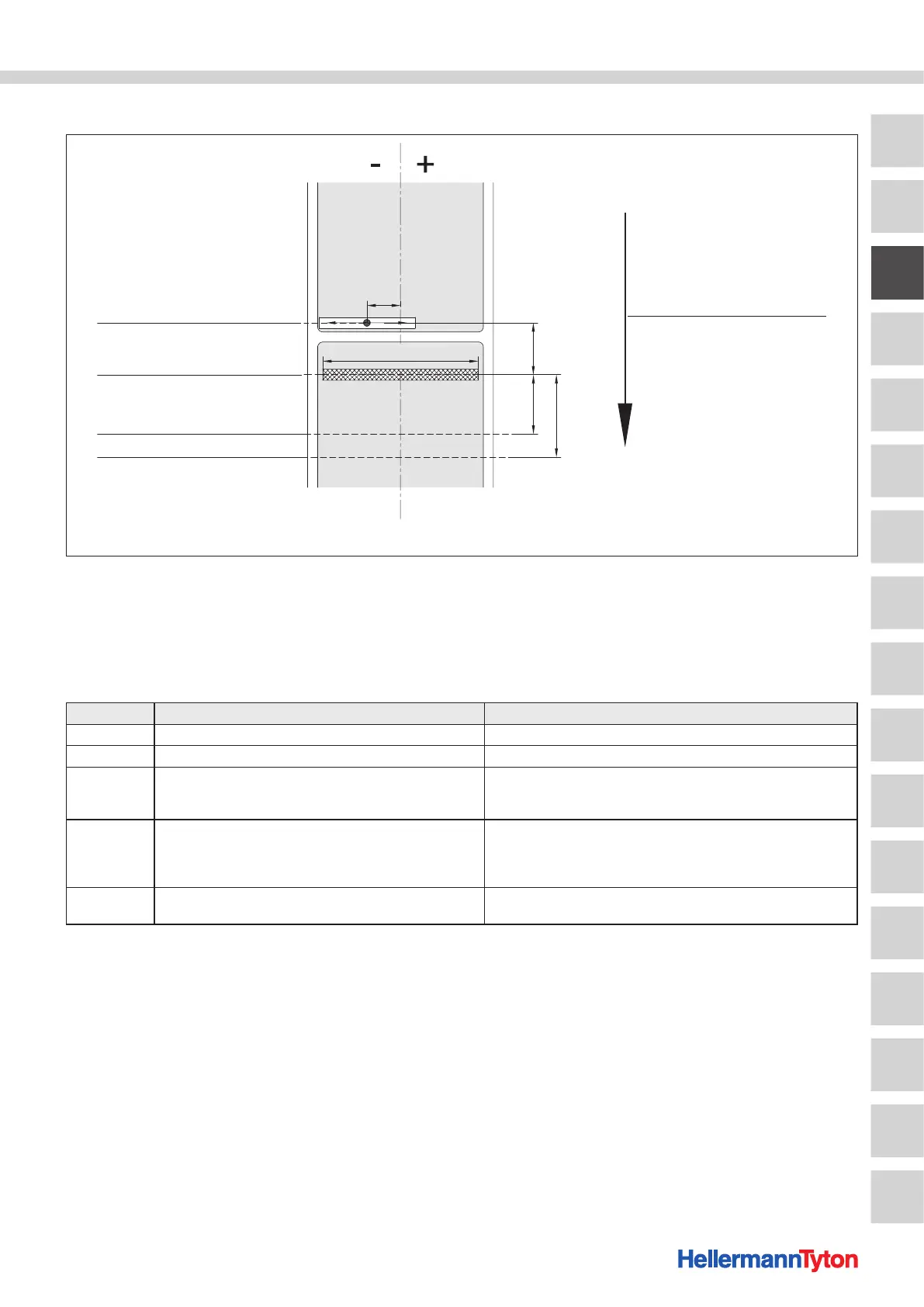

12.1 Dimensions de la machine
SX
K
SY
IT
IC
1
6
2
4
5
Dimensions de la machine.
1 Capteur par transparence et capteur spot
2 Tête d'impression
3 Tôle d'arrachage
4 Arête de coupe
5 Sens de défilement
Dimensions Désignation Dimensions en mm.
IT Distance ligne d'impression - tôle d'arrachage 13,7
IC Distance ligne d'impression - arête de coupe lame 20,3
K
Largeur d'impression
203 dpi
300 dpi
108,0
105,7
SX
Distance capteur par transparence et capteur spot - centre de
défilement du papier
c'est-à-dire distance tolérée des marquages spot et des
perforations par rapport au centre du matériau
-58 - 0
SY
Distance capteur par transparence et capteur spot - ligne
d'impression
44,9
