HellermannTyton TT431 - Nastavitev Fotocelice

Navodila za uporabo • Termotransferni tiskalnik TT431 • 03-2019 • 556-00400
Upravljanje
350
10 Napeljite trak potrošnega materiala pod
preusmerjevalnim valjem do tiskalne enote.
11 Napeljite trak potrošnega materiala pod fotocelico.
12 Nastavite fotocelico.
Æ Poglavje 6.1.1
13 Zavrtite vzvod v smeri vrtenja urnega kazalca, da
zaklenete tiskalno glavo.
; Zvitek materiala je nameščen na držalu zvitka.
6.1.1 Nastavitev fotocelice
Fotocelico lahko prilagodite materialu z nastavitvijo
prečno glede na smer teka papirja. Tipalo fotocelice je
vidno ob pogledu skozi tiskalno enoto od spredaj ter je
označeno z oznako na držalu fotocelice. Ko je naprava
vklopljena, na mestu tipala sveti tudi rumena svetleča
dioda.
1 2
3a
3b

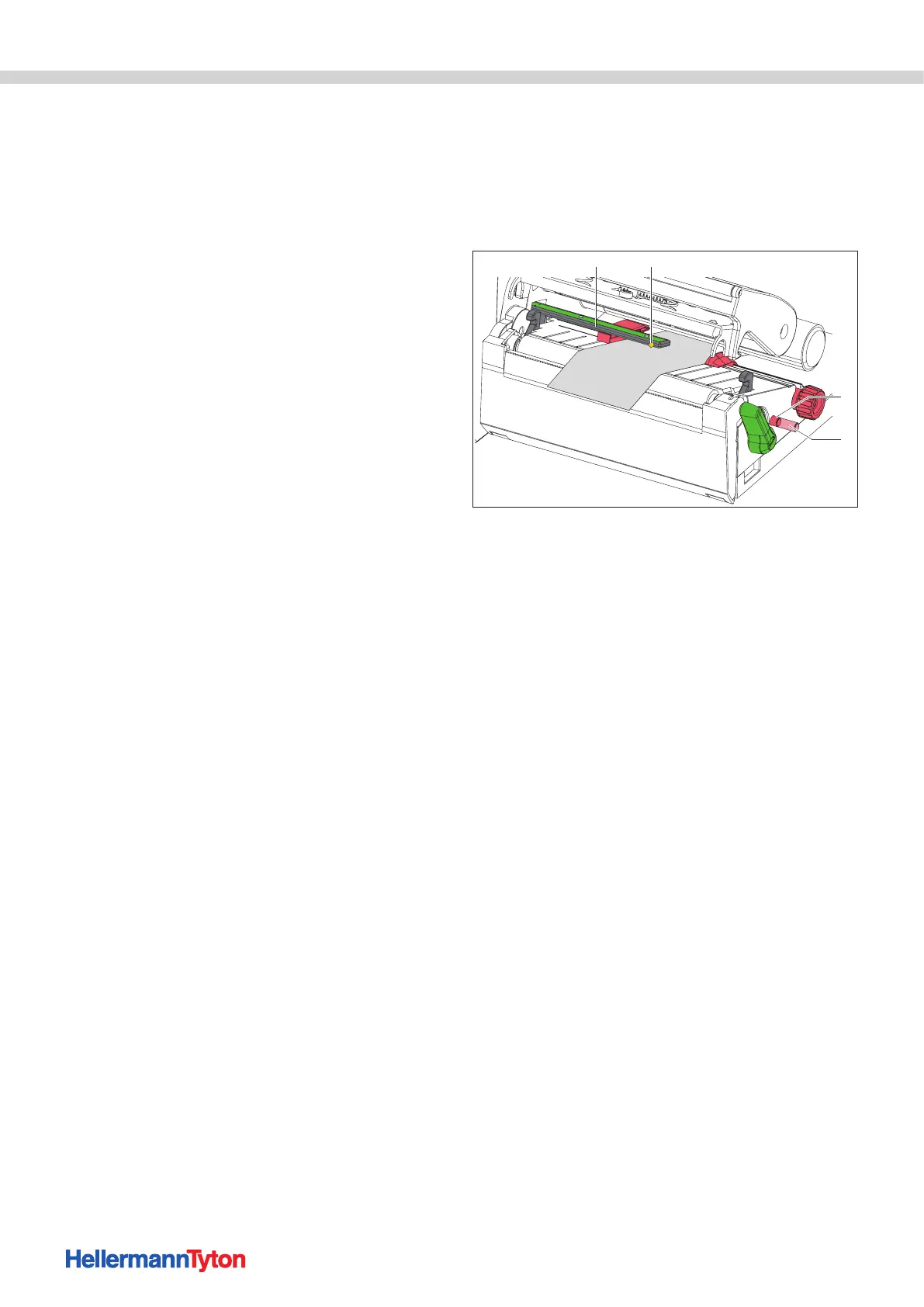

Nastavite fotocelico.
1 Fotocelica
2 Tipalo
3 Vrtljivi gumb
3a Osnovni položaj vrtljivega gumba
3b Nastavitveni položaj vrtljivega gumba
1 Odprite tiskalno glavo.
2 S pritiskom premaknite vrtljivi gumb v nastavitveni
položaj.
3 Fotocelico z vrtenjem vrtljivega gumba namestite tako,
da bo senzor lahko zaznal vrzel, odsevno oznako ali
perforirano oznako.
- ali -
4 Če material ni pravokotne oblike, fotocelico poravnajte s
sprednjim robom materiala v smeri teka papirja.
5 S pritiskom spravite vrtljivi gumb v osnovni položaj.
6 Zaprite tiskalno glavo.
; Fotocelica je nastavljena.
