12.2 Medidas segmentos/material continuo
QE/QS
(A)
E
F
DL
(DR)
B
C
HV
GE/GS
1 32

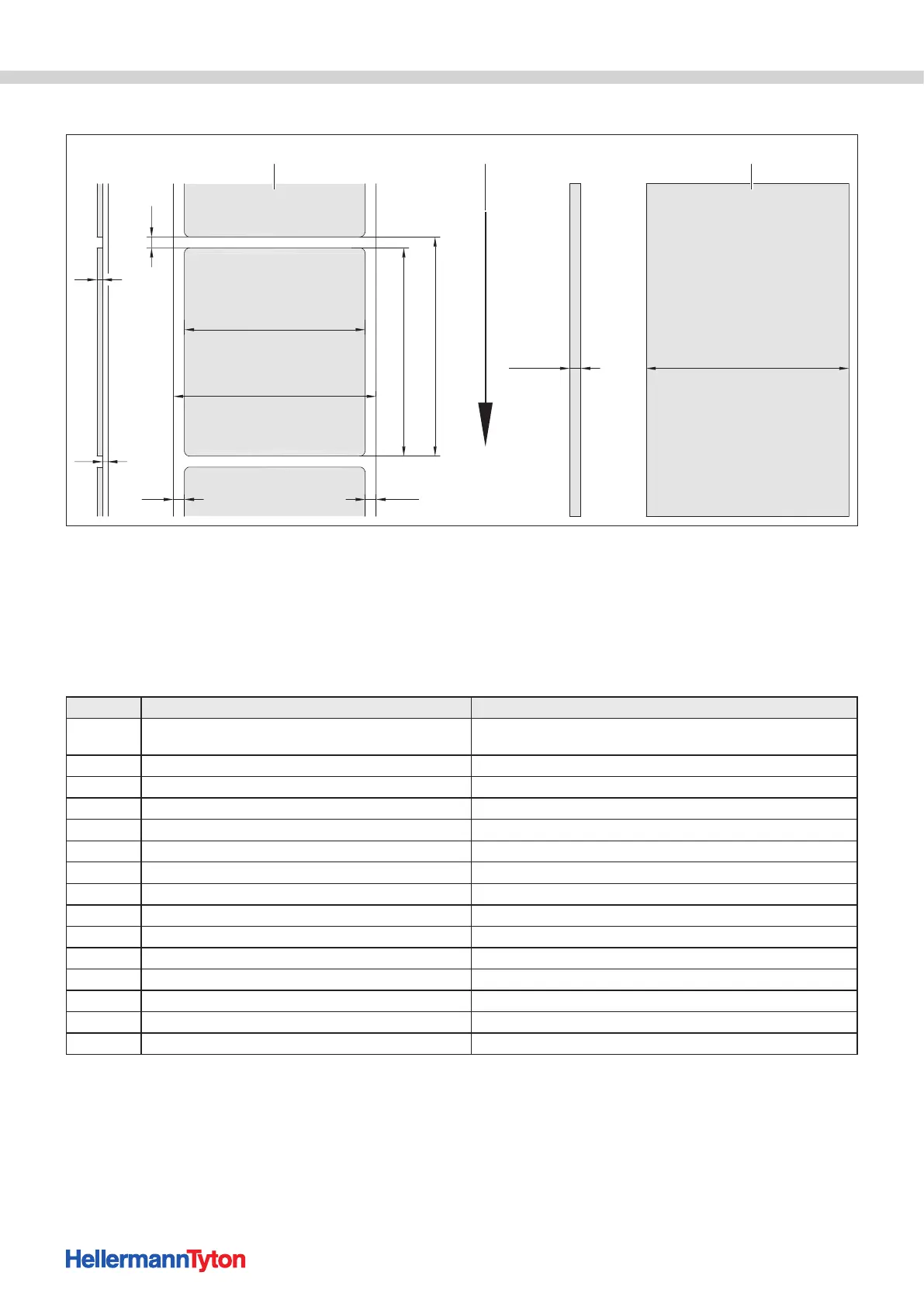

Medidas segmentos/material continuo.
1 Materiales
2 Sentido de marcha
3 Material continuo/manguera termorrectráctil
En el caso de materiales pequeños y finos o adhesivo fuerte pueden darse limitaciones. Se deben comprobar y autorizar
las aplicaciones críticas.
f Observe la resistencia a la flexión. El material debe poder colocarse en el rodillo de arrastre.
Medida Denominación Medidas en mm
B
Ancho del material
con material de varias pistas
10 - 116
5 - 57
H Altura del material 5 - 1000
- Longitud de rotura > 30
- Longitud de corte > 5
A Distancia del material > 2
C Ancho del material de base 9 - 120
GE Ancho material continuo 9 - 120
GS Ancho de manguera termorretráctil 5 - 85
DL Borde izquierdo ≥ 0
DR Borde derecho ≥ 0
E Espesor de material 0,03 - 0,60
F Espesor del material de base 0,03 - 0,16
QE Espesor del material continuo 0,05 - 0,50
QS Espesor de manguera termorretráctil ≤ 1,1
V Avance >= 7
