Dados técnicos
122
12.4 Medidas para furações
NN
N
YYY
PPP
XM
XM XM
AZ
ZZ
AA
1 1 2
3

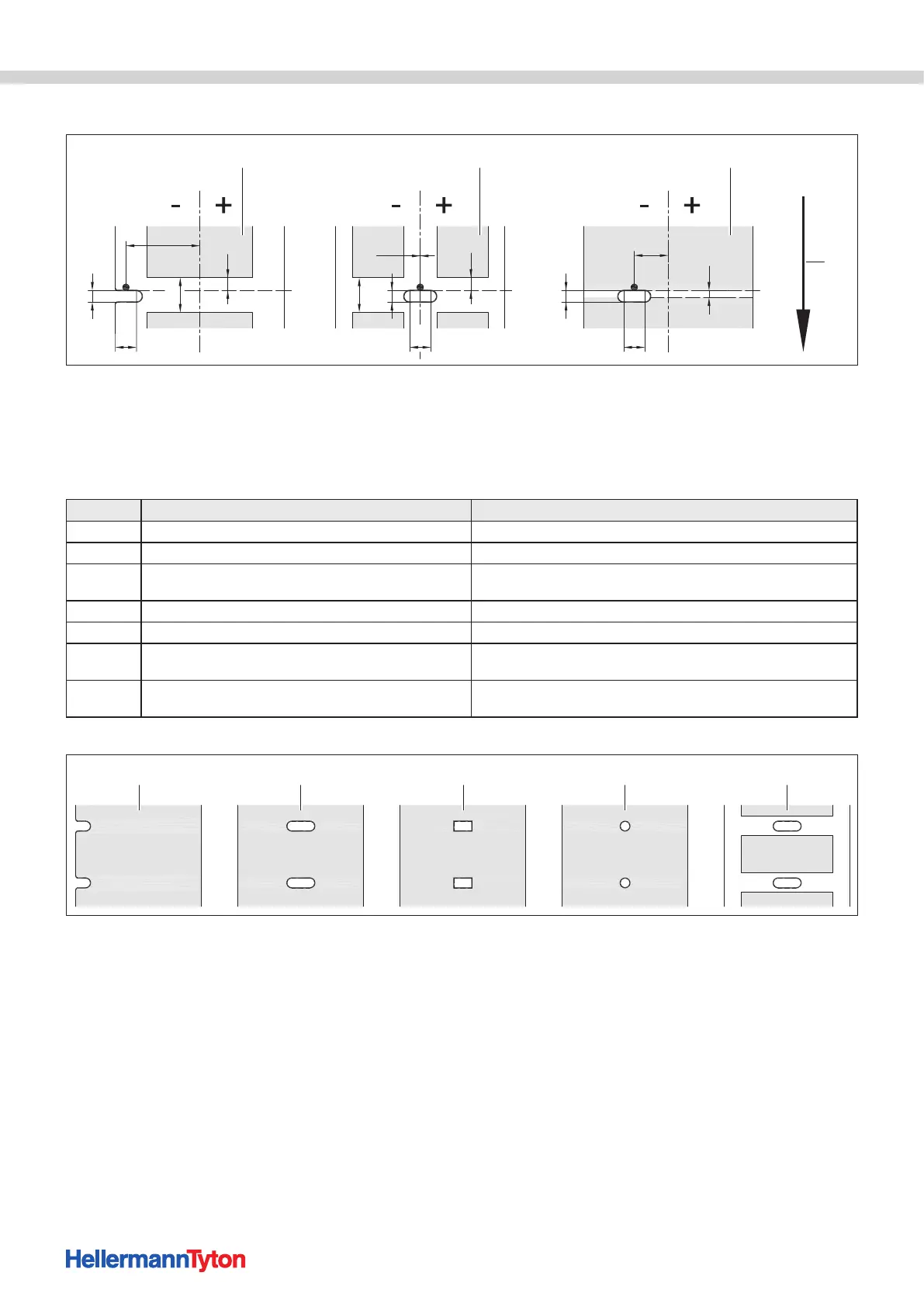

Medidas para furações.
1 Materiais com furações
2 Material contínuo com furações
3 Sentido de marcha
Para furações na borda: espessura mínima do material de suporte é de 0,06 mm
Media Designação Medidas em mm
A Distância do material > 2
AZ Distância entre as zonas de impressão > 2
N
Largura da furação
na furação da borda
> 5
> 8
P Altura da furação 2 - 10
XM Distância entre a furação e o meio do ciclo do papel -53 - ±0
Y
início do material determinado pelo sensor na deteção
transmissiva
Canto traseiro da furação
Z
Distância entre o início do material determinado e o início rela
do material
0 até A - P
1 2 3 4 5
Exemplos para furações.
1 Furação da borda
2 Furação alongada
3 Furação retangular
4 Furação circular (não recomendado!)
5 Furação entre materiais (não recomendado!)
