HellermannTyton TT431 - 4 Oppbygning Og Funksjon; Oppbygning

Bruksanvisning • Termotransferskriver TT431 • 03-2019 • 556-00400
Oppbygning og funksjon
200
4 Oppbygning og funksjon
4.1 Oppbygning
1
2
3
4
5
6
7
8

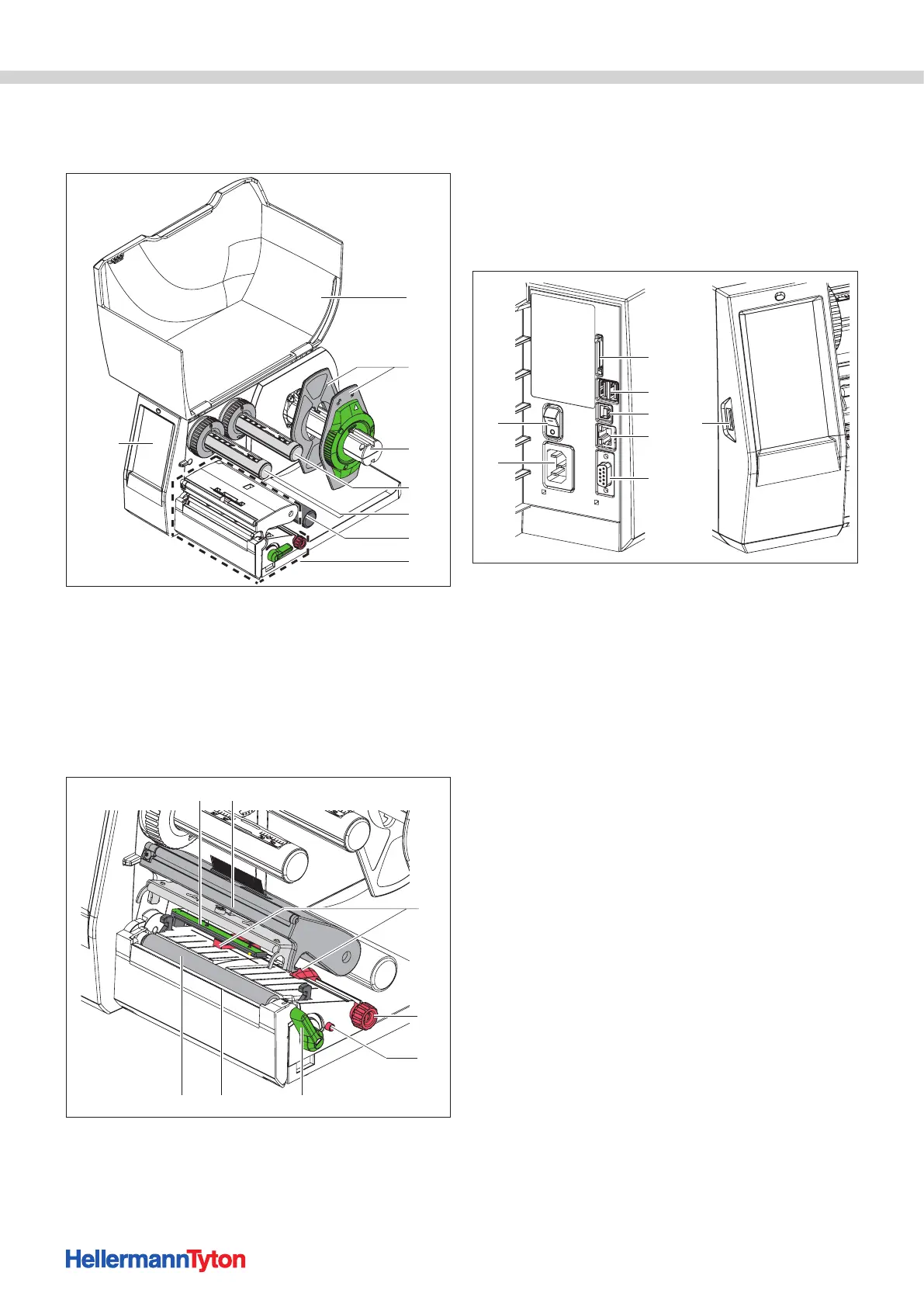

Oversikt over apparatet.
1 Lokk
2 Margstopper
3 Rullholder
4 Fargebåndavvikler
5 Fargebåndoppvikler
6 Føringsrull
7 Skriverkomponentgruppe
8 Berøringsskjerm-display
12
14
11
9
10
1516
13
Skrivemekanikk.
9 Lysport
10 Skrivehodeholder
11 Margstopper
12 Skruknapp for innstilling av margstoppere
13 Dreieknapp for innstilling av lysporten
14 Arm for låsing av skrivehode
15 Rivekant
16 Skrivevalse
17
18
21
19
20
23
22
24
Apparatet fra baksiden.
17 Strømbryter
18 Nettilkoblingskontakt
19 Port for SD-kort
20 2x USB-master-grensesnitt for tastatur, skanner, USB-minne, Bluetooth-
adapter eller servicenøkkel
21 USB-Full-Speed-slave-grensesnitt
22 Ethernet 10/100 Base-T
23 RS-232-grensesnitt
24 USB-master-grensesnitt for tastatur, skanner, USB-minne, Bluetooth-adapter
eller servicenøkkel
