12.4 Mål til stansninger
NN
N
YYY
PPP
XM
XM XM
AZ
ZZ
AA
1 1 2
3

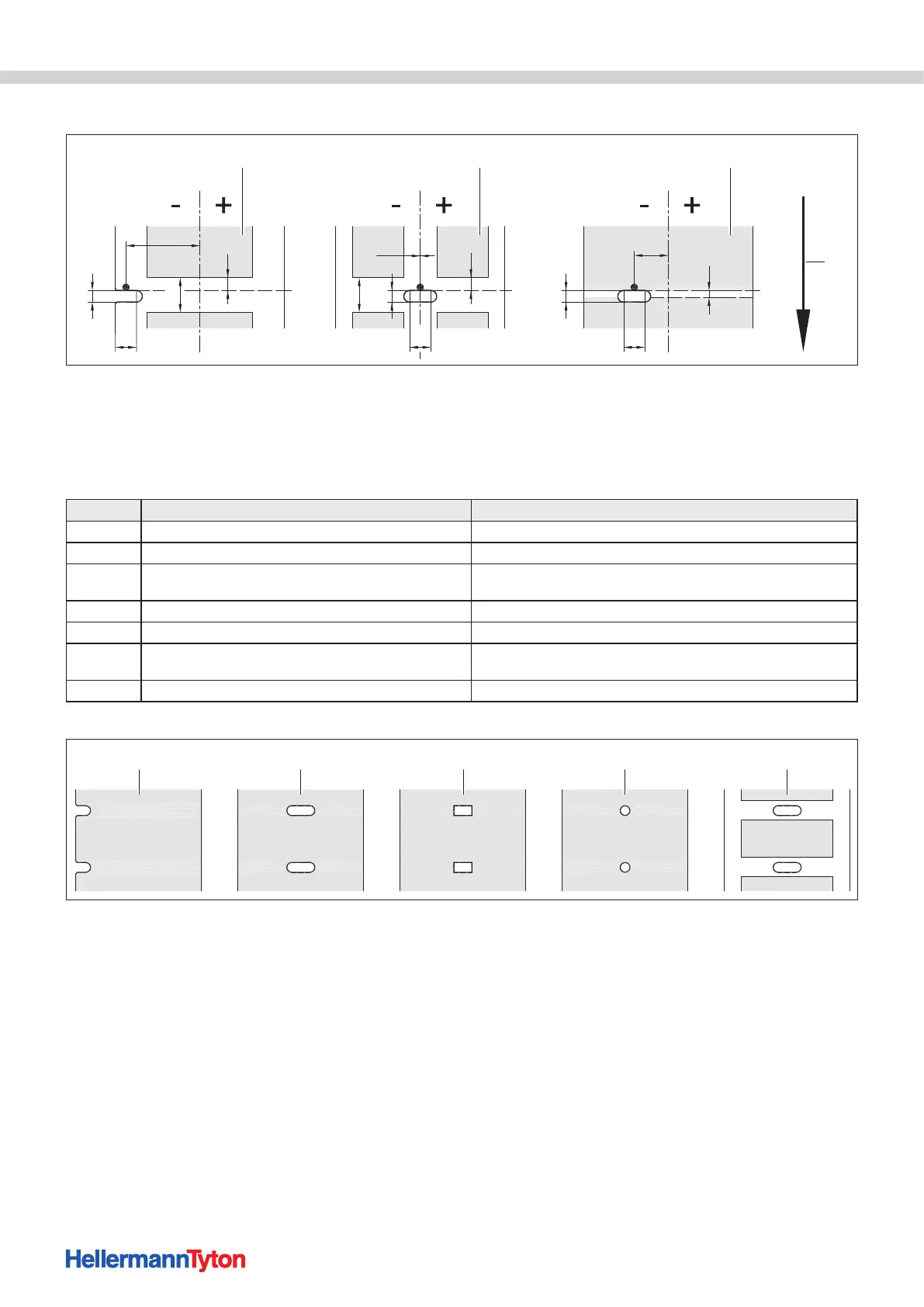

Mål til stansninger.
1 Materialer med stansninger
2 Endeløsmateriale med stansninger
3 Løberetning
For kantstansninger: minimumstykkelse bæremateriale: 0,06 mm
Mål Betegnelse Mål i mm
A Materialeafstand > 2
AZ Trykzoneafstand > 2
N
Bredde stansning
ved kantstansning
> 5
> 8
P Højde stansning 2 - 10
XM Afstand stansning-midten af papirløbet -53 - ±0
Y
af sensoren beregnet materialestart ved
gennemlysningsregistrering
Stansningens bagkant
Z Afstand beregnet materialestart-faktisk materialestart 0 til A - P
1 2 3 4 5
Eksempler på stansninger.
1 Kantstansning
2 Langhulsstansning
3 Firkantsstansning
4 Cirkelstansning (anbefales ikke!)
5 Stansning mellem materialer (anbefales ikke!)
