HellermannTyton TT431 - Dimensioni Delle Punzonature

Manuale d'uso • Stampante termica transfer TT431 • 03-2019 • 556-00400
Dati tecnici
146

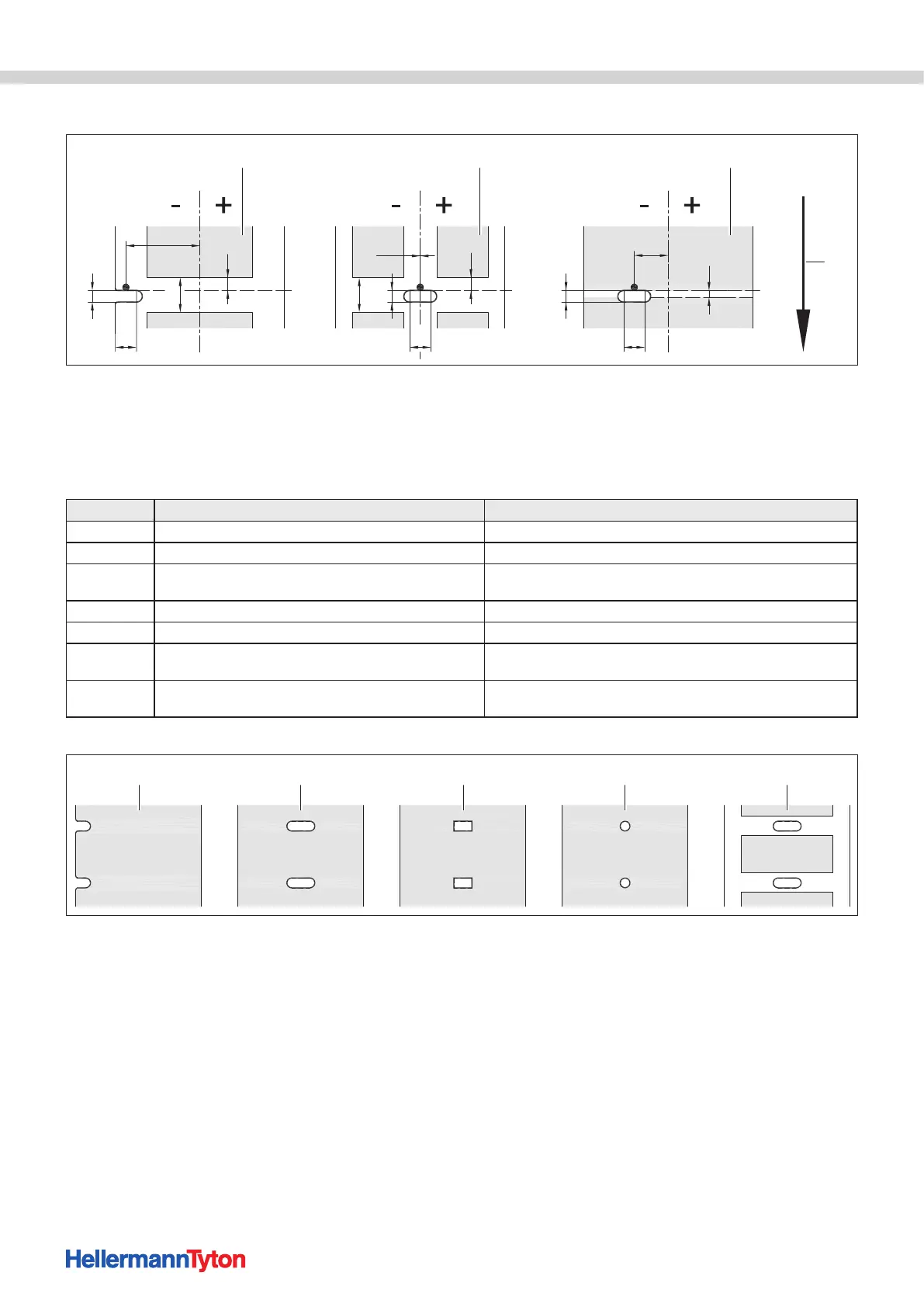

12.4 Dimensioni delle punzonature
NN
N
YYY
PPP
XM
XM XM
AZ
ZZ
AA
1 1 2
3
Dimensioni delle punzonature.
1 Materiale con punzonature
2 Materiale a modulo continuo con punzonature
3 Direzione del percorso
Per punzonatura bordo: spessore minimo del materiale di supporto 0,06 mm
Dimensione Denominazione Dimensioni in mm
A Distanza del materiale > 2
AZ Distanza zone di stampa > 2
N
Larghezza della punzonatura
con punzonatura bordo
> 5
> 8
P Altezza della punzonatura 2 - 10
XM Distanza punzonatura - metà percorso della carta -53 - ±0
Y
inizio del materiale comunicato dal sensore con il
riconoscimento della luce passante
Punzonatura bordo posteriore
Z
Distanza dell'inizio comunicato del materiale - inizio effettivo
del materiale
da 0 a A - P
1 2 3 4 5
Esempi di punzonature.
1 Punzonatura bordo
2 Punzonatura foro oblungo
3 Punzonatura rettangolare
4 Punzonatura circolare (non consigliata!)
5 Punzonatura tra materiali (non consigliata!)
