HellermannTyton TT431 - Afmetingen Delen;Kettingmateriaal

Bedieningshandleiding • Thermotransferprinter TT431 • 03-2019 • 556-00400
Technische gegevens
168
12.2 Afmetingen delen/kettingmateriaal
QE/QS
(A)
E
F
DL
(DR)
B
C
HV
GE/GS
1 32

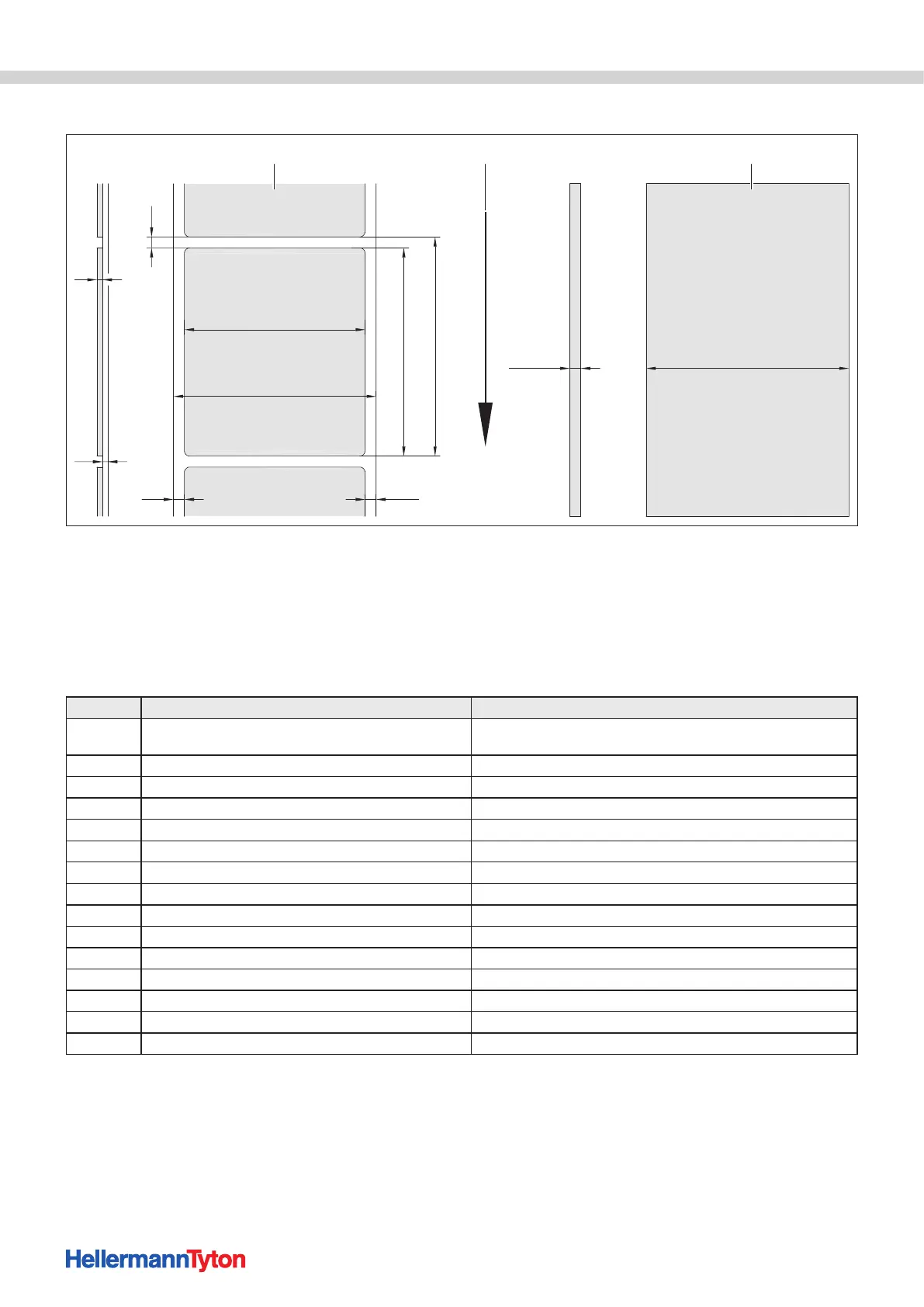

Afmetingen delen/kettingmateriaal.
1 Materialen
2 Looprichting
3 Kettingmateriaal/krimpslang
Bij kleine en dunne materialen of krachtige lijm kunnen er beperkingen zijn. Kritische toepassingen moeten worden
getest en vrijgegeven.
f Neem de buigstijfheid in acht. Het materiaal moet tegen de drukrol kunnen aanliggen.
Afmeting Benaming Afmetingen in mm
B
Materiaalbreedte
bij meerbaans materiaal
10 - 116
5 - 57
H Materiaalhoogte 5 - 1000
- Afscheurlengte > 30
- Snijlengte > 5
A Materiaalafstand > 2
C Breedte dragermateriaal 9 - 120
GE Breedte kettingmateriaal 9 - 120
GS Breedte krimpslang 5 - 85
DL Linkerrand ≥ 0
DR Rechterrand ≥ 0
E Dikte materiaal 0,03 - 0,60
F Dikte dragermateriaal 0,03 - 0,16
QE Dikte kettingmateriaal 0,05 - 0,50
QS Dikte krimpslang ≤ 1,1
V Aanvoer >= 7
