HellermannTyton TT431 - 4 Konstrukce a Funkce; Konstrukce

Návod k obsluze • Termotransferová tiskárna TT431 • 03-2019 • 556-00400
Konstrukce a funkce
296
4 Konstrukce a funkce
4.1 Konstrukce
1
2
3
4
5
6
7
8

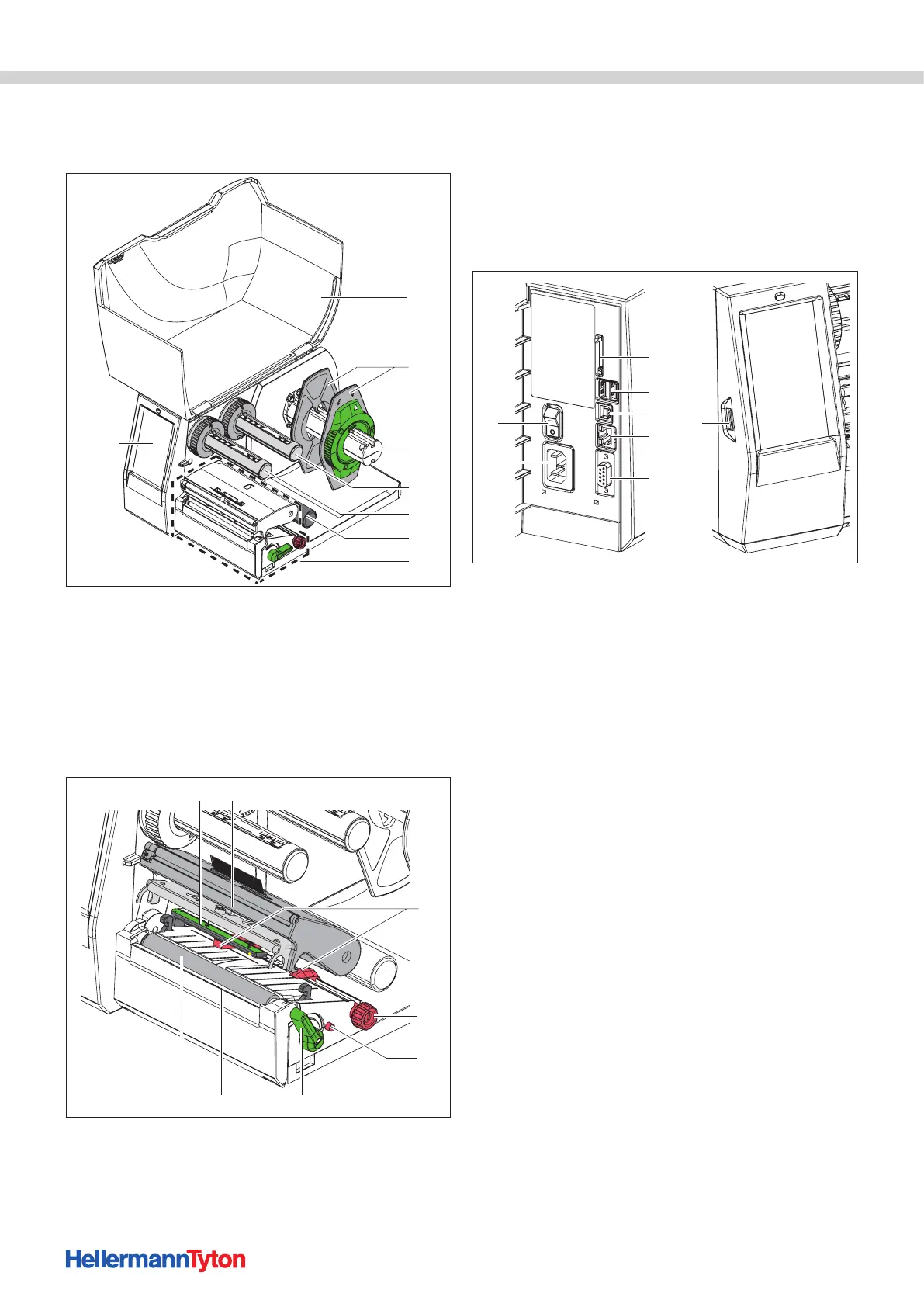

Přehled přístroje.
1 Kryt
2 Boční zarážka
3 Držák cívky
4 Odvíječ barevné pásky
5 Navíječ barevné pásky
6 Vratný válec
7 Tiskový modul
8 Dotykový displej
12
14
11
9
10
1516
13
Tisková mechanika.
9 Světelná závora
10 Držák tiskové hlavy
11 Boční zarážka
12 Knoflík s rýhovanou hlavou pro nastavení bočních zarážek
13 Otočný knoflík pro nastavení světelné závory
14 Páčka mechanického zajištění tiskové hlavy
15 Odtrhávací hrana
16 Tiskový válec
17
18
21
19
20
23
22
24
Přístroj zezadu.
17 Síťový vypínač
18 Připojovací síťová zásuvka
19 Slot pro SD kartu
20 2x hlavní rozhraní USB pro klávesnici, skener, USB paměť, adaptér
bluetooth nebo servisní klíč
21 Rozhraní USB Full-Speed-Slave
22 Ethernet 10/100 Base-T
23 Rozhraní RS-232
24 Hlavní rozhraní USB pro klávesnici, skener, USB paměť, adaptér bluetooth nebo
servisní klíč
