12.4 Zımbalar için ölçüler
NN
N
YYY
PPP
XM
XM XM
AZ
ZZ
AA
1 1 2
3

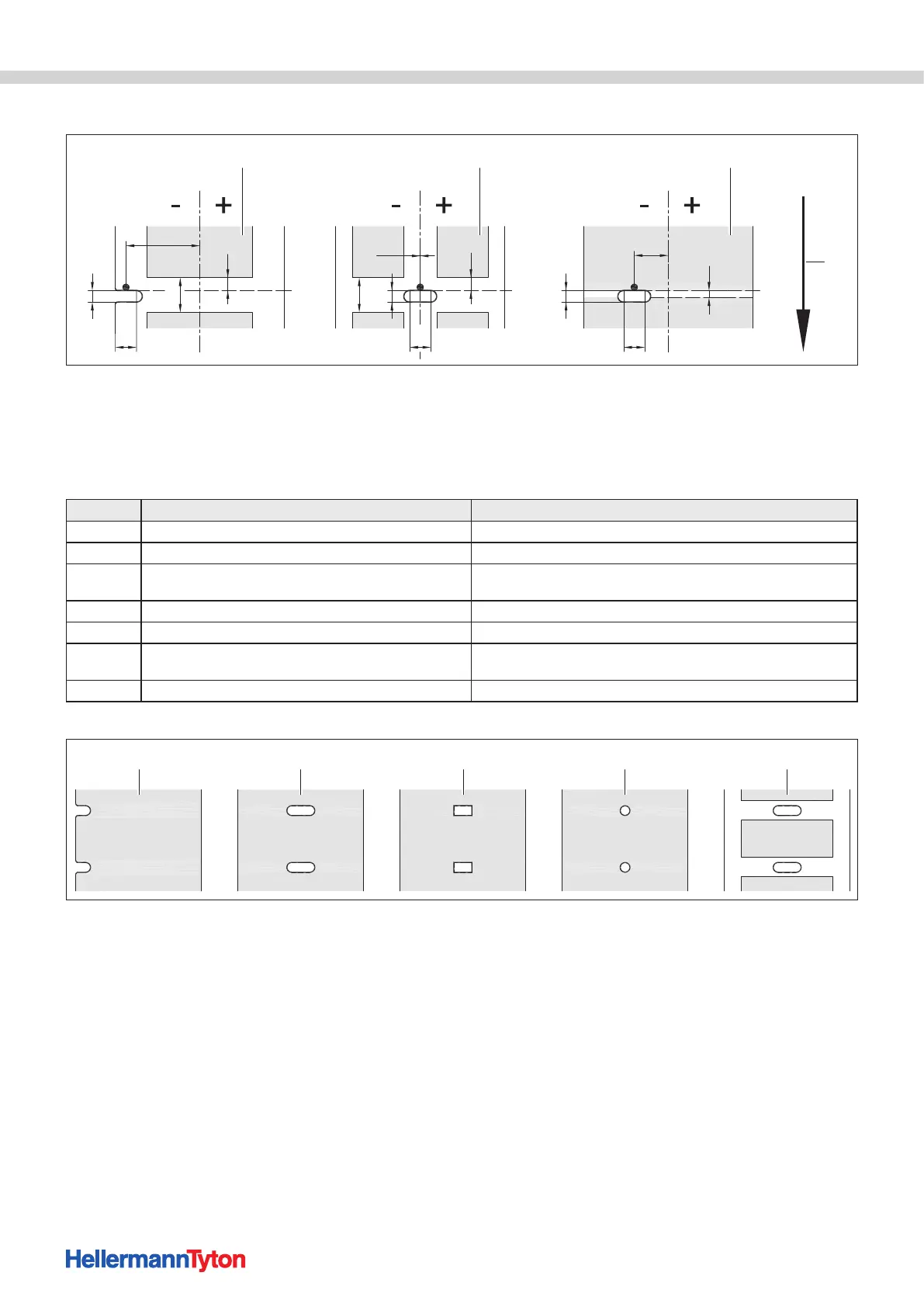

Zımbalar için ölçüler.
1 Zımbalı malzemeler
2 Zımbalı kesintisiz malzeme
3 Hareket yönü
Kenar zımbası için: Taşıyıcı malzeme asgari kalınlığı 0,06 mm
Ölçü Adlandırma Ölçüler (mm)
A Malzeme mesafesi > 2
AZ Baskı bölgesi mesafesi > 2
N
Zımba genişliği
Kenar zımbasında
> 5
> 8
P Zımba yüksekliği 2 - 10
XM Zımba - kağıt akışı ortası mesafesi -53 - ±0
Y
Sensör tarafından belirlenen malzeme başında, ışık
algılamasında
Zımba arka kenarı
Z Belirlenen malzeme başı - gerçek malzeme başı mesafesi 0 ila A - P
1 2 3 4 5
Zımbalar için örnekler.
1 Kenar zımbası
2 Uzun delik zımbası
3 Dikdörtgen zımba
4 Daire zımba (tavsiye edilmemektedir!)
5 Malzemeler arası zımba (tavsiye edilmemektedir!)
