HellermannTyton TT431 - Medidas para Troquelados

Manual de instrucciones • Sistema de impresión por termotransferencia TT431 • 03-2019 • 556-00400
Datos técnicos: carga, caracteristicas mecanicas
98

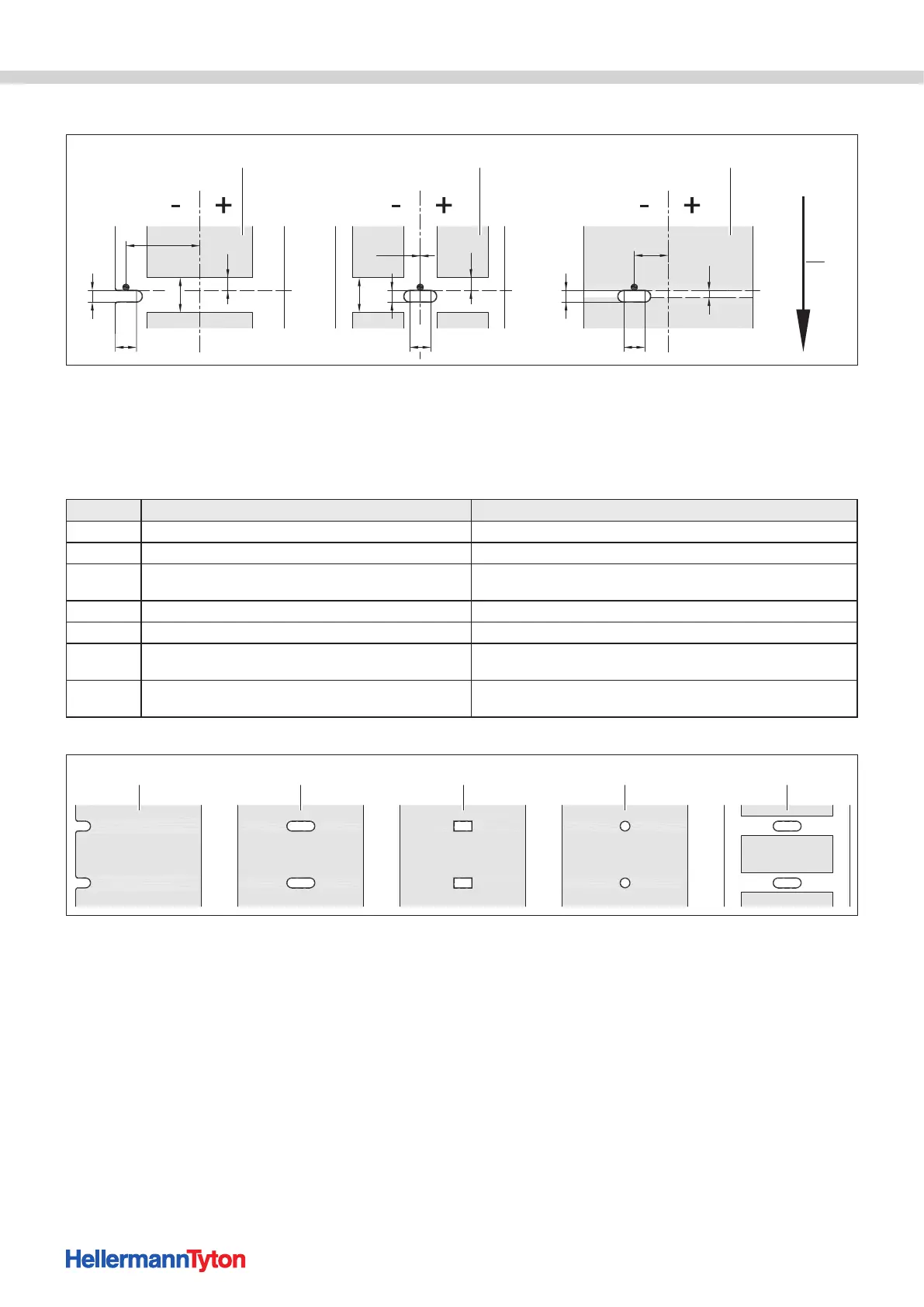

12.4 Medidas para troquelados
NN
N
YYY
PPP
XM
XM XM
AZ
ZZ
AA
1 1 2
3
Medidas para troquelados.
1 Materiales con troquelados
2 Material continuo con troquelados
3 Sentido de marcha
Para troquelado de borde: espesor mín. del material de base 0,06 mm
Medida Denominación Medidas en mm
A Distancia del material > 2
AZ Distancia en las zonas de impresión > 2
N
Ancho del troquelado
con troquelado de borde
> 5
> 8
P Altura del troquelado 2 - 10
XM Distancia troquelado - centro desl. papel -53 - ±0
Y
Inicio del material detectado por el sensor en caso de
reconocimiento de luz transmitida
Borde posterior troquelado
Z
Distancia inicio del material determinado - inicio real del
material
0 a A - P
1 2 3 4 5
Ejemplos de troquelados.
1 Troquelado de borde
2 Troquelado oblongo
3 Troquelado rectangular
4 Troquelado circular (no recomendado)
5 Troquelado entre materiales (no recomendado)
