12.3 Maße für Reflexmarken
MM
L
XM
AZ
L
Z
A
XM
XM
1 3
4
2

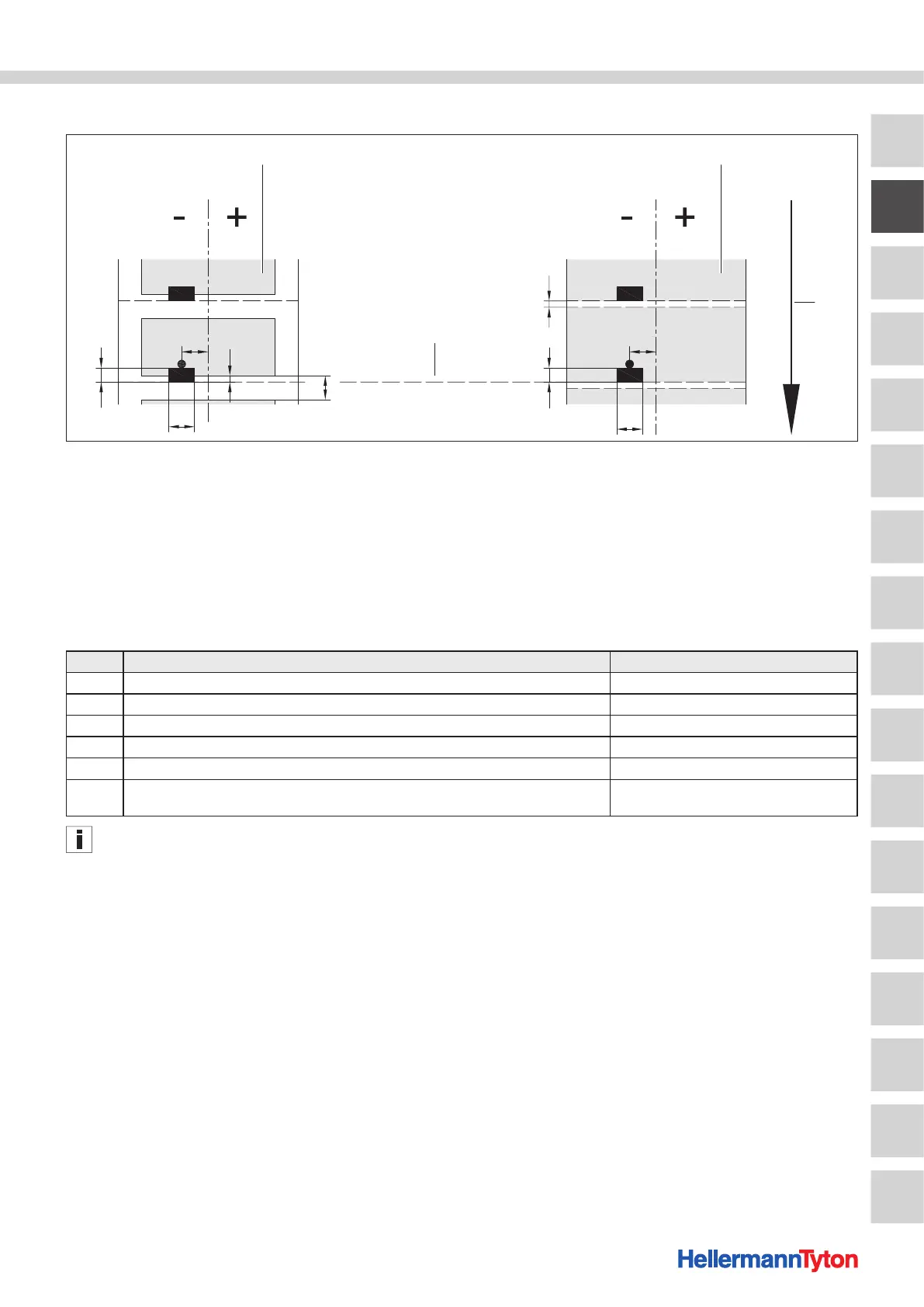

Maße für Reflexmarken.
1 Materialien mit Reflexmarken
2 Virtueller Materialanfang/ Reflexmarke
3 Endlosmaterial mit Reflexmarken
4 Laufrichtung
Reflexmarken müssen sich auf der Rückseite des Materials befinden. Auf Anfrage wird eine Lichtschranke für
Reflexmarken auf der Vorderseite geliefert.
Angaben gelten für schwarze Marken. Farbige Marken werden eventuell nicht erkannt. Hier müssen Vorabtests
durchgeführt werden.
Maß Benennung Maße in mm
A Materialabstand > 2
AZ Druckzonenabstand > 2
L Breite der Reflexmarke > 5
M Höhe der Reflexmarke 3 - 10
XM Abstand Marke - Mitte Papierlauf -58 - ±0
Z Abstand virtueller Materialanfang - tatsächlicher Materialanfang
0 bis A /
empfohlen: 0
Die Erkennung von Reflexmarken durch den Etikettensensor
ist bei transluzenten Materialien nicht nur im Reflex- sondern
auch im Durchlichtverfahren möglich.
