HellermannTyton TT431 - Afmetingen Voor; Reflectiemarkeringen

Bedieningshandleiding • Thermotransferprinter TT431 • 03-2019 • 556-00400
Technische gegevens
169
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR

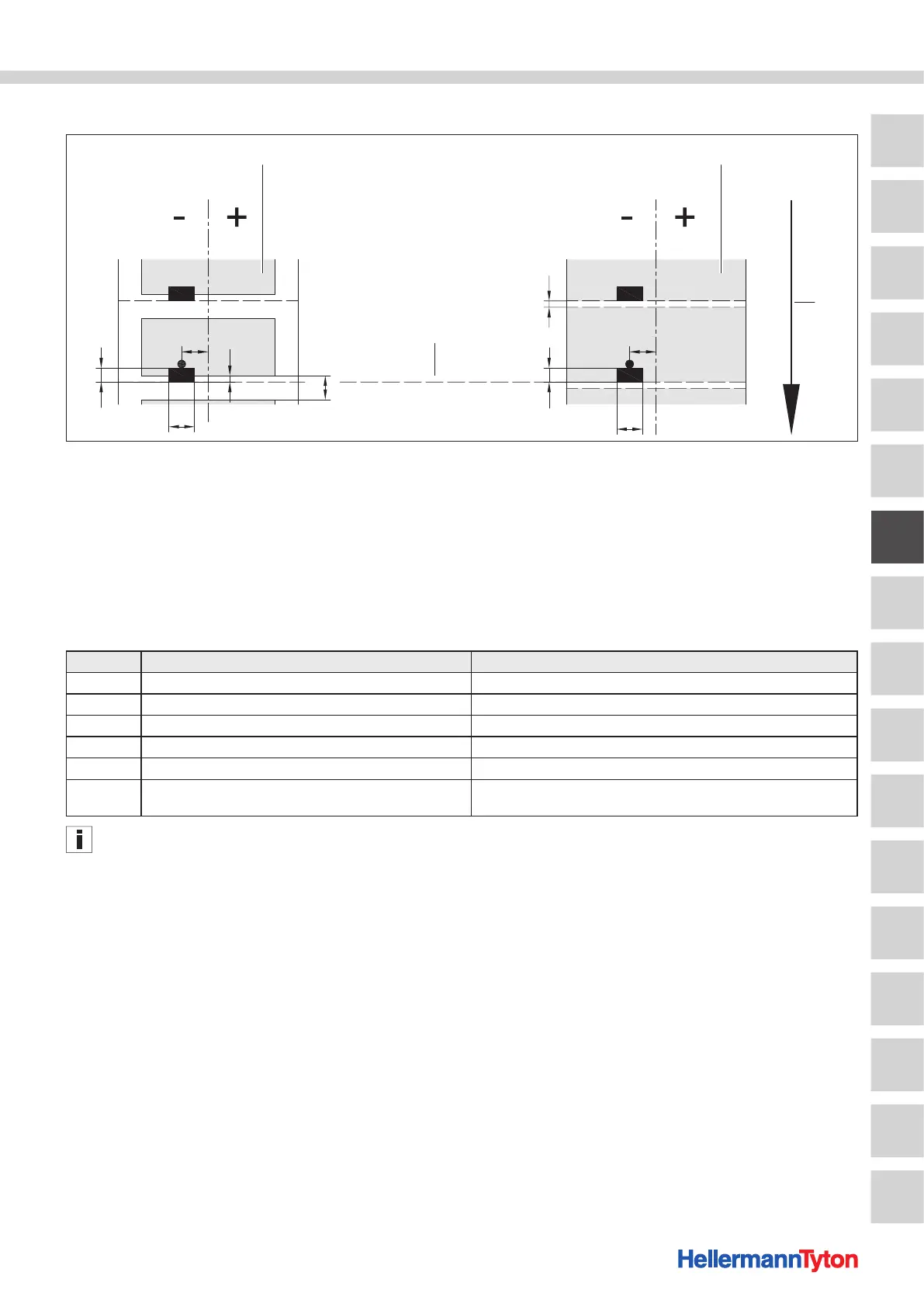

12.3 Afmetingen voor reflectiemarkeringen
MM
L
XM
AZ
L
Z
A
XM
XM
1 3
4
2
Afmetingen voor reflectiemarkeringen.
1 Materialen met reflectiemarkeringen
2 Virtueel materiaalbegin/reflectiemarkering
3 Kettingmateriaal met reflectiemarkeringen
4 Looprichting
Reflectiemarkeringen moeten zich aan de achterzijde van het materiaal bevinden. Op verzoek wordt een fotocel voor
reflectiemarkeringen aan de voorzijde geleverd.
Gegevens gelden voor zwarte markeringen. Gekleurde markeringen worden eventueel niet herkend. Hiervoor moet
vooraf een test worden uitgevoerd.
Afmeting Benaming Afmetingen in mm
A Materiaalafstand > 2
AZ Printzoneafstand > 2
L Breedte van reflectiemarkering > 5
M Hoogte van reflectiemarkering 3 - 10
XM Afstand markering - midden papierloop -58 - ±0
Z Afstand virtueel materiaalbegin - werkelijk materiaalbegin
0 tot A /
aanbevolen: 0
De herkenning van reflex-tekens door de etikettensensor is bij
translucente materialen niet alleen in de reflex- maar ook in
de doorlichtmethode mogelijk.
