HellermannTyton TT431 - Wymiary Znaczników Refleksyjnych

Instrukcja obsługi • Drukarka termotransferowa TT431 • 03-2019 • 556-00400
Dane techniczne
289
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
12.3 Wymiary znaczników refleksyjnych
MM
L
XM
AZ
L
Z
A
XM
XM
1 3
4
2

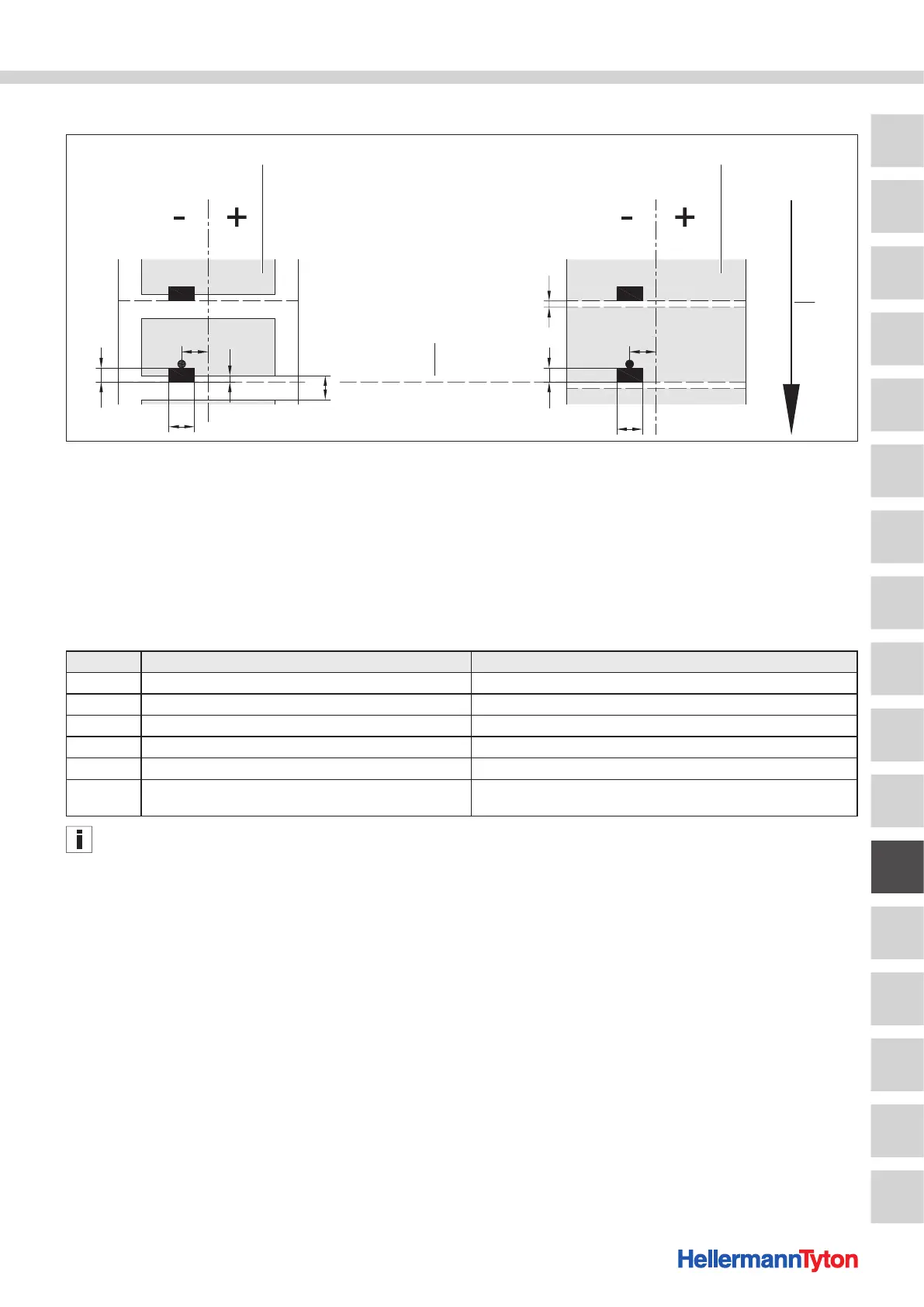

Wymiary znaczników refleksyjnych.
1 Materiały ze znacznikami refleksyjnymi
2 Wirtualny początek materiału/znacznik refleksyjny
3 Materiał ciągły ze znacznikami refleksyjnymi
4 Kierunek biegu
Znaczniki refleksyjne muszą znajdować się ztyłu materiału. Na zapytanie dostarczana jest fotokomórka do znaczników
refleksyjnych znajdujących się zprzodu.
Dane dotyczą czarnych znaczników. Barwne znaczniki mogą nie być wykrywane. Wtym zakresie należy przeprowadzić
wcześniej testy.
Wymiar Nazwa Wymiary wmm
A Odstęp materiału > 2
AZ Odstęp stref druku > 2
L Szerokość znacznika refleksyjnego > 5
M Wysokość znacznika refleksyjnego 3 - 10
XM Odstęp znacznik-środek biegu papieru -58 - ±0
Z
Odstęp wirtualny początek materiału-rzeczywisty początek
materiału
0 do A /
zalecane: 0
Wykrywanie znaczników refleksyjnych przez detektor etykiet
wprzypadku materiałów półprzezroczystych jest możliwe nie
tylko metodą odbicia, lecz również przechodzenia światła.
