Postavitev in delovanje
344
4 Postavitev in delovanje
4.1 Zgradba
1
2
3
4
5
6
7
8

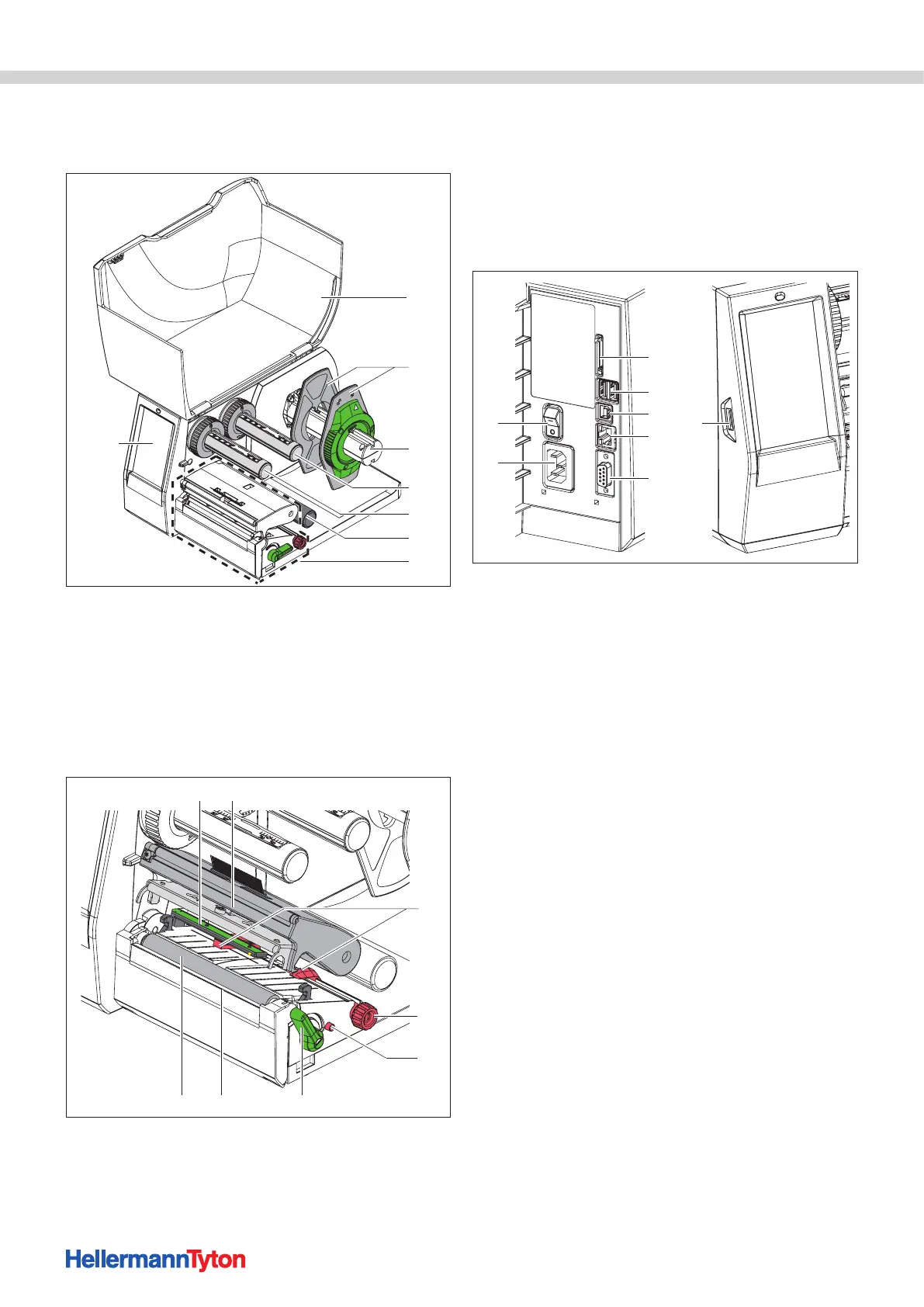

Pregled naprave.
1 Pokrov
2 Nastavljalnik roba
3 Držalo zvitka
4 Odvijalnik traku
5 Navijalnik traku
6 Preusmerjevalni valj
7 Tiskalni sestav
8 Zaslon na dotik
12
14
11
9
10
1516
13
Tiskalni mehanizem.
9 Fotocelica
10 Držalo tiskalne glave
11 Nastavljalnik roba
12 Narebreni gumb za nastavitev nastavljalnika roba
13 Vrtljivi gumb za nastavitev fotocelice
14 Vzvod za zapahnitev tiskalne glave
15 Trgalni rob
16 Pritisni valj
17
18
21
19
20
23
22
24
Naprava od zadaj.
17 Stikalo za vklop
18 Vtičnica za priključni kabel
19 Reža za SD-kartico
20 2x vmesnika USB-Master za tipkovnico, optični bralnik, USB-pomnilnik, Bluetooth-
adapter ali servisni ključ
21 Visokohitrostna podrejena vrata USB
22 Ethernet 10/100 Base-T
23 Vmesnik RS-232
24 Vmesnik USB-Master za tipkovnico, optični bralnik, USB-pomnilnik, Bluetooth-
adapter ali servisni ključ
