HellermannTyton TT431 - 4 Opbygning Og Funktion; Montage

Brugervejledning • Termotransferprinter TT431 • 03-2019 • 556-00400
Opbygning og funktion
176
4 Opbygning og funktion
4.1 Montage
1
2
3
4
5
6
7
8

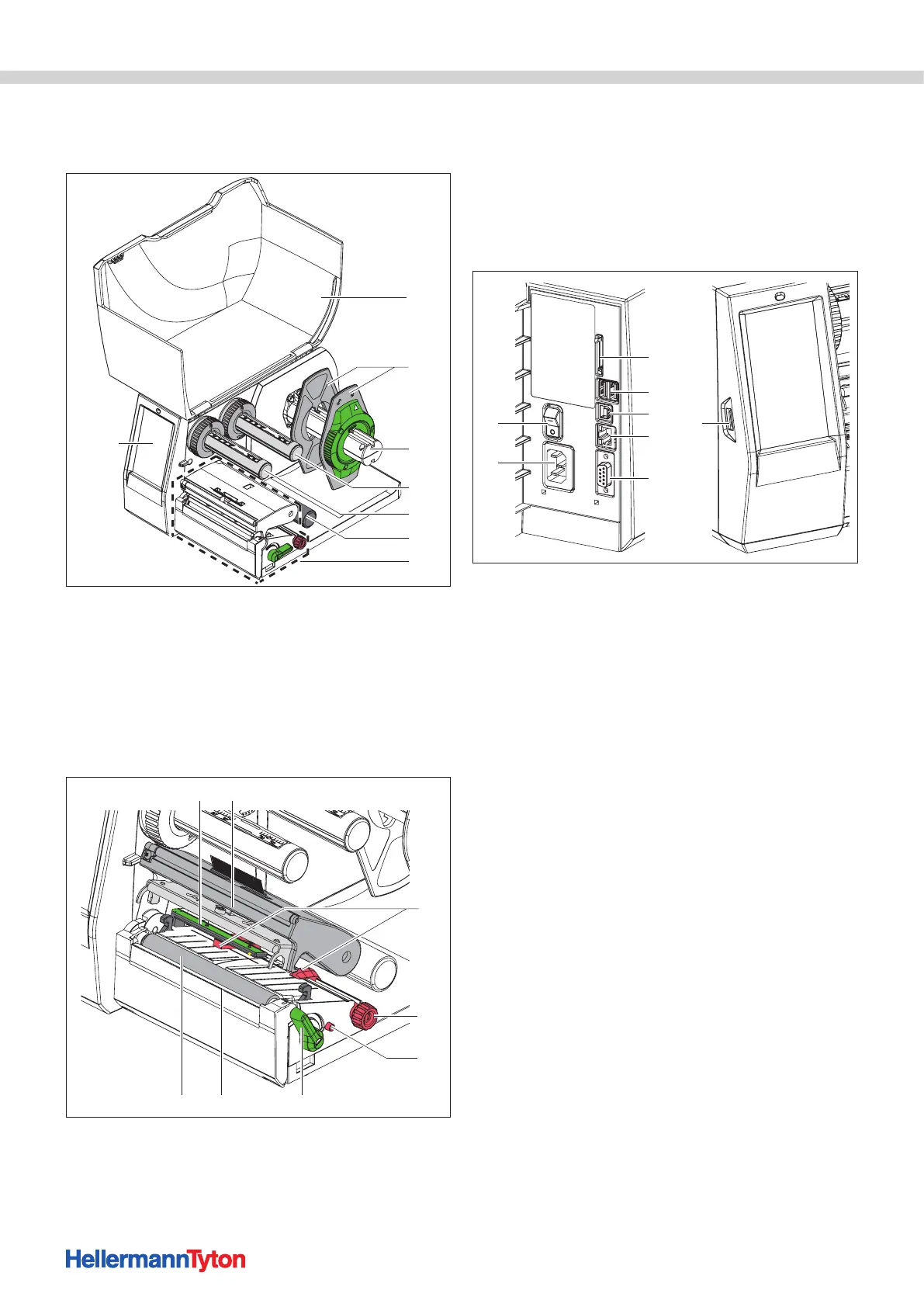

Oversigt over apparatet.
1 Låg
2 Kantindstillere
3 Rulleholder
4 Farvebåndsafvikler
5 Farvebåndsopvikler
6 Venderulle
7 Trykmodul
8 Berøringsdisplay
12
14
11
9
10
1516
13
Trykmekanik.
9 Fotocelle
10 Trykhovedholder
11 Kantindstillere
12 Riflet knap til indstilling af kantindstillerne
13 Drejeknap til indstilling af fotocellen
14 Håndtag til trykhovedlåsen
15 Afrivningskant
16 Trykvalse
17
18
21
19
20
23
22
24
Apparat bagfra.
17 Netafbryder
18 Nettilslutning
19 Kortlæser til SD-kort
20 2 USB-master-interface til tastatur, scanner, USB-lager, Bluetooth-adapter eller
servicenøgle
21 USB-Full Speed slave-interface
22 Ethernet 10/100 Base-T
23 RS-232-interface
24 USB-master-interface til tastatur, scanner, USB-lager, Bluetooth-adapter eller
servicenøgle
