Estructura y funcionamiento
80
4 Estructura y funcionamiento
4.1 Estructura
1
2
3
4
5
6
7
8

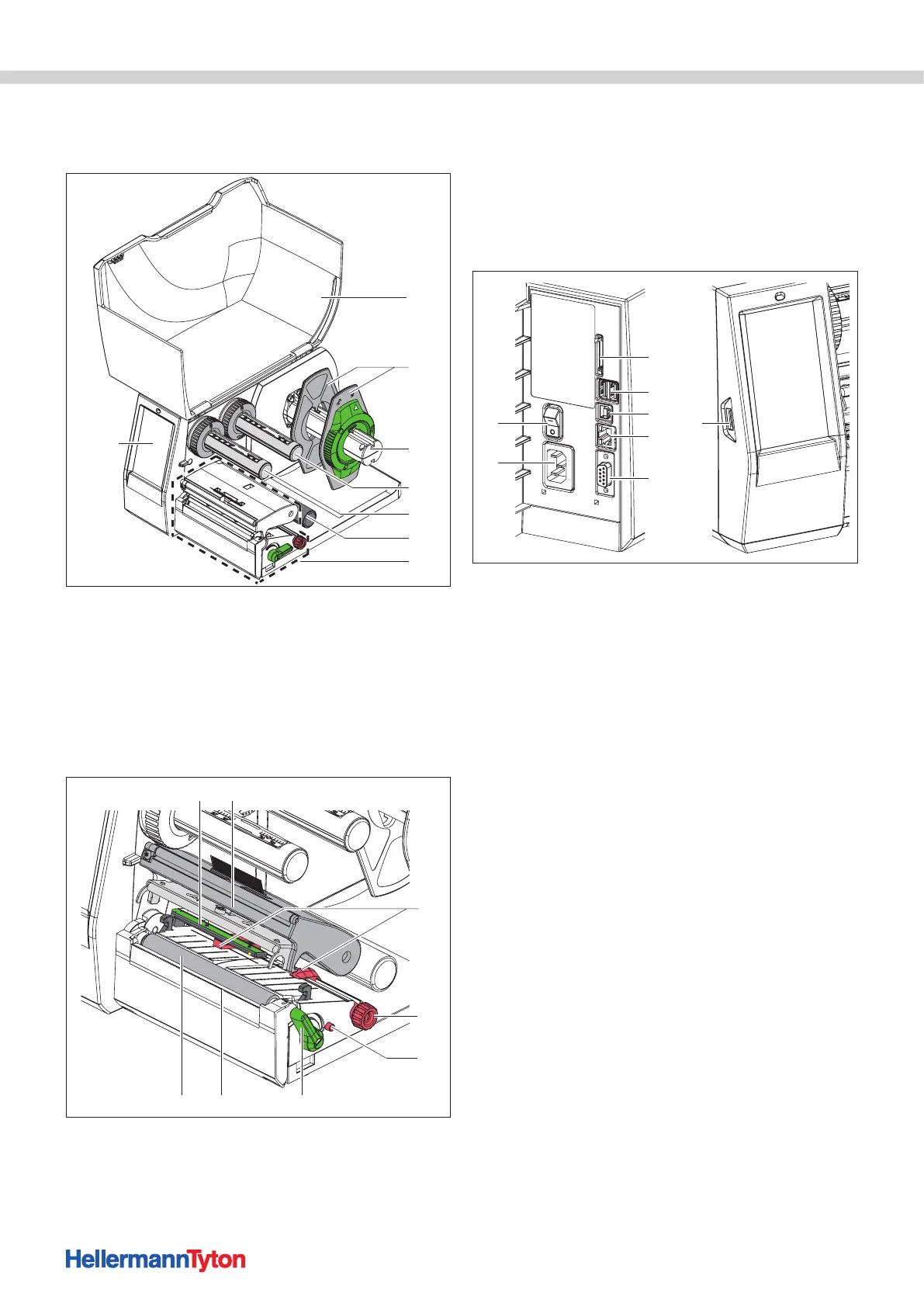

Vista general del aparato.
1 Tapa
2 Marginador
3 Portarrollos
4 Desenrollador de cinta
5 Enrollador de cinta
6 Rodillo de la guía del producto
7 Grupo de componentes de impresión
8 Pantalla táctil
12
14
11
9
10
1516
13
Mecánica de impresión.
9 Barrera fotoeléctrica
10 Soporte del cabezal impresor
11 Marginador
12 Botón moleteado para ajustar los marginadores
13 Botón giratorio para ajustar la barrera fotoeléctrica
14 Palanca para el bloqueo del cabezal impresor
15 Placa de corte de etiquetas
16 Rodillo de arrastre
17
18
21
19
20
23
22
24
Aparato por detrás.
17 Interruptor de corriente
18 Clavija de conexión a corriente
19 Unidad enchufable para tarjeta SD
20 2 Interfases USB-Master para teclado, escáner, memoria
USB, adaptador Bluetooth o llave de servicio
21 USB-Full-Speed interfaz esclavo
22 Ethernet 10/100 Base-T
23 Interfaz serial RS-232
24 Interfaz USB-Master para teclado, escáner, memoria
USB, adaptador Bluetooth o llave de servicio
