HellermannTyton TT431 - Afmetingen Apparaat

Bedieningshandleiding • Thermotransferprinter TT431 • 03-2019 • 556-00400
Technische gegevens
167
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR

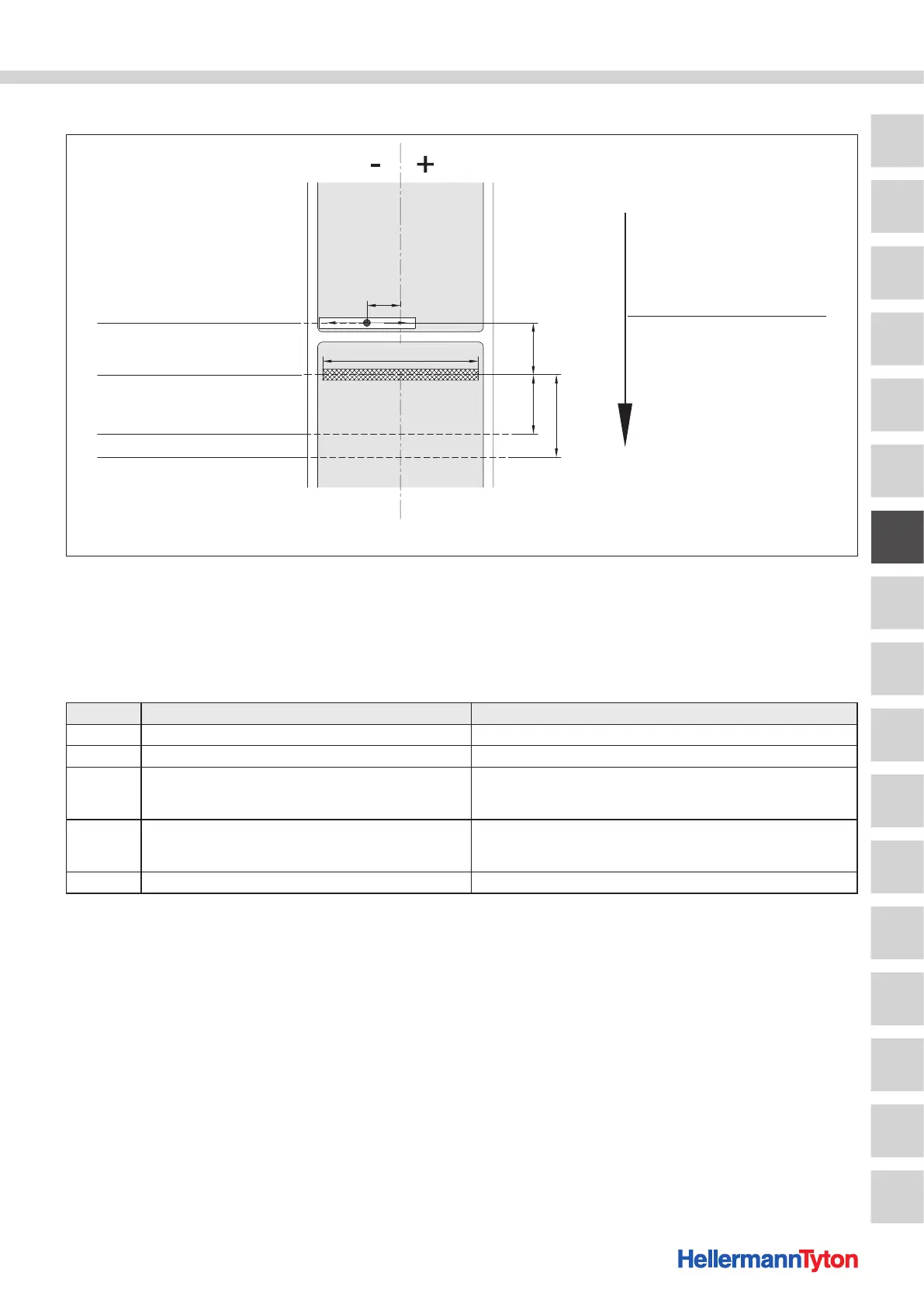

12.1 Afmetingen apparaat
SX
K
SY
IT
IC
1
6
2
4
5
Afmetingen apparaat.
1 Doorlichtsensor en reflectiesensor
2 Printkop
3 Afscheurrand
4 Snijrand
5 Looprichting
Afmeting Benaming Afmetingen in mm
IT Afstand printregel - afscheurrand 13,7
IC Afstand printregel - snijrand mes 20,3
K
Printbreedte
203 dpi
300 dpi
108,0
105,7
SX
Afstand doorlicht- en reflex-sensor - midden papierloop
d.w.z. de toegelaten afstand van reflex-tekens en stansen ten
opzichte van het midden van het materiaal
-58 - 0
SY Afstand doorlicht- en reflex-sensor - drukregel 44,9
