Tekniske data
218
12.4 Mål for stansinger
NN
N
YYY
PPP
XM
XM XM
AZ
ZZ
AA
1 1 2
3

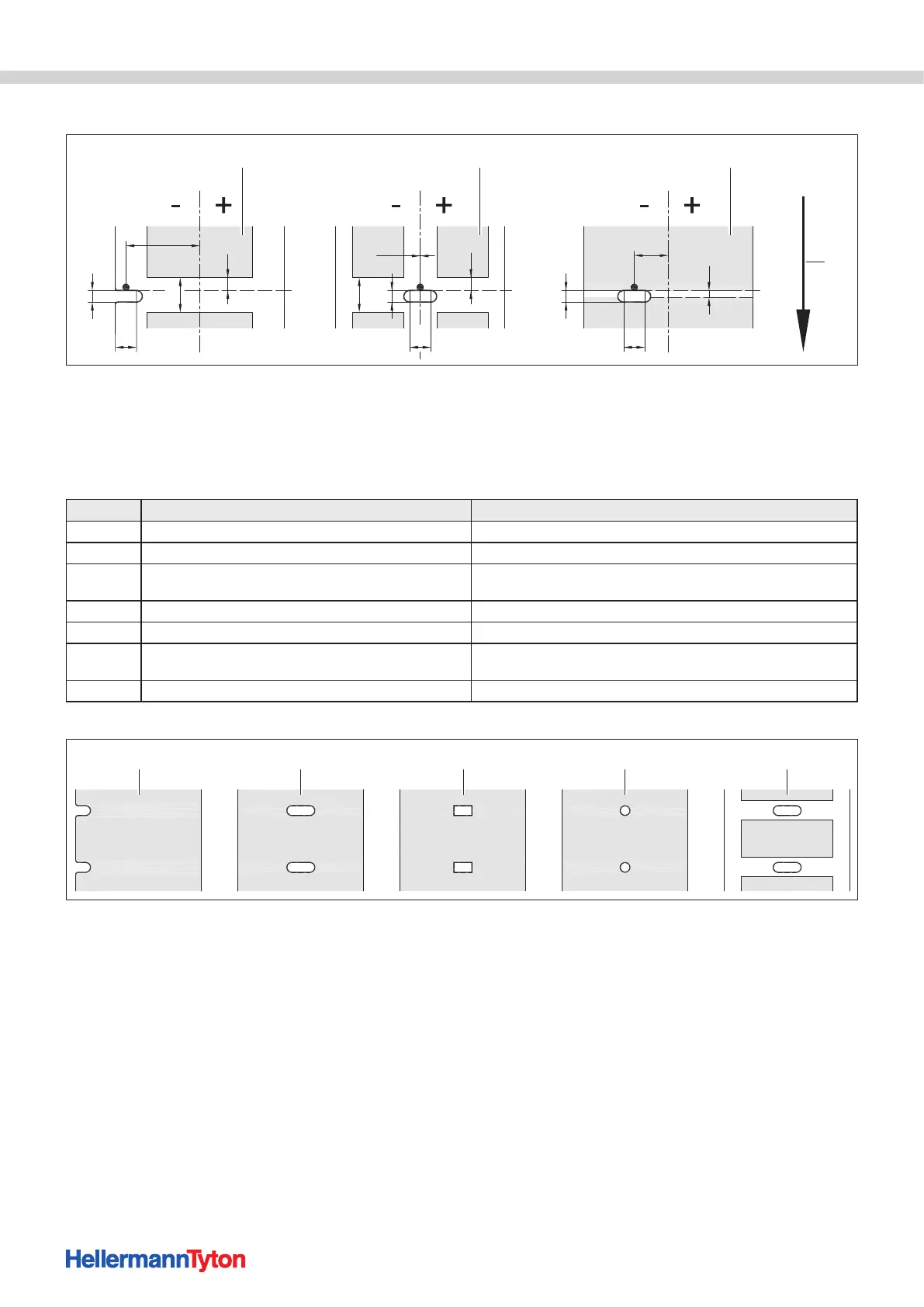

Mål for stansinger.
1 Materialer med stansinger
2 Kontinuerlig materiale med stansinger
3 Løperetning
For margstansing: minstetykkelse bæremateriale 0,06 mm
Mål Betegnelse Mål i mm
A Materialavstand > 2
AZ Trykksoneavstand > 2
N
Bredde til stansingen
ved margstansing
> 5
> 8
P Høyde til stansingen 2 - 10
XM Avstand stansing - midten papirløp -53 - ±0
Y
av sensoren beregnet materialstart ved registrering med
gjennomsiktig sensor
Bakkant stansing
Z Avstand beregnet materialstart - faktisk materialstart 0 til A - P
1 2 3 4 5
Eksempler for stansinger.
1 Margstansing
2 Langhullstansing
3 Firkantstansing
4 Sirkelstansing (ikke anbefalt!)
5 Stansing mellom materialer (ikke anbefalt!)
