Kurulum ve İşlevi
392
4 Kurulum ve İşlevi

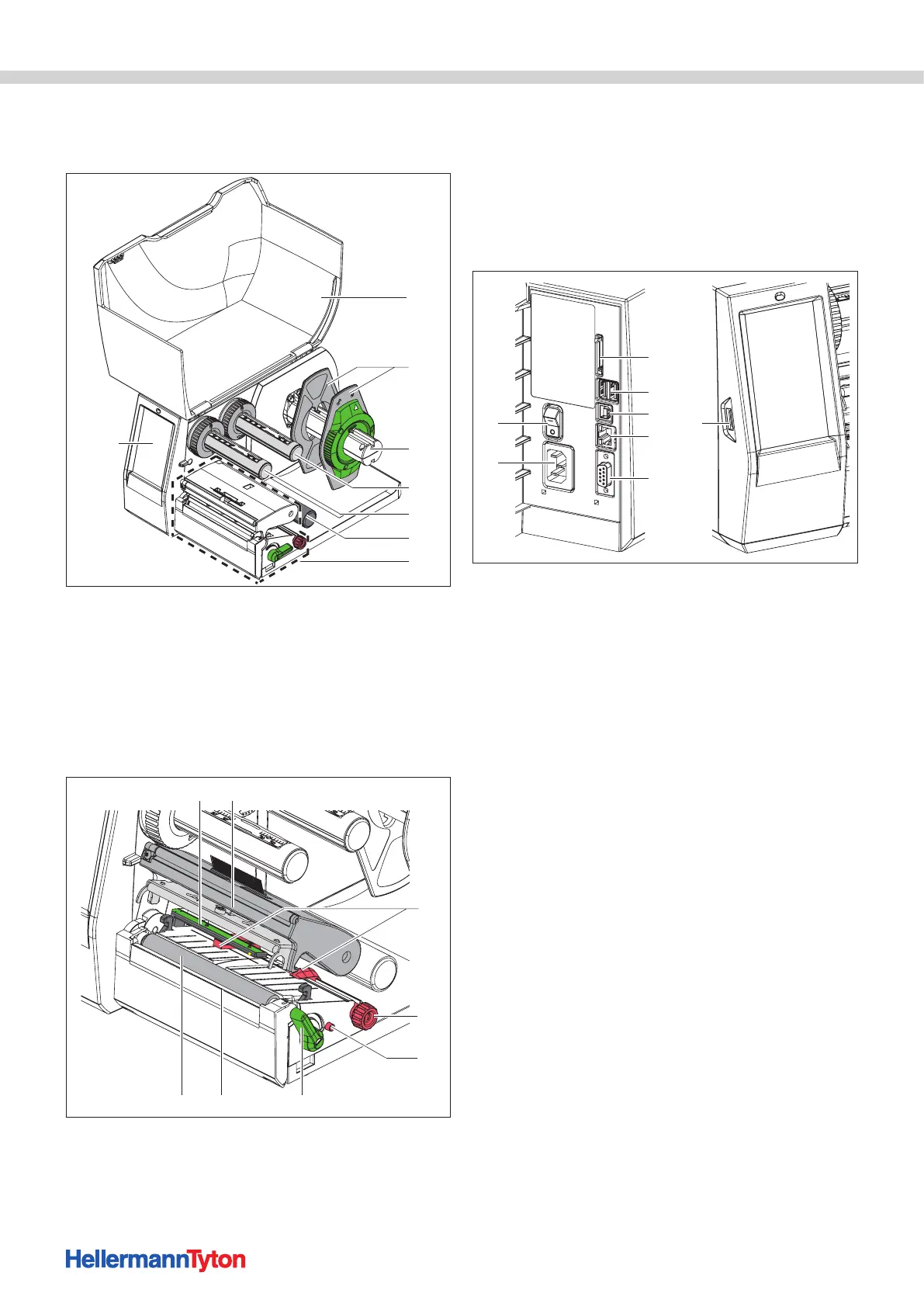

4.1 Yapı
1
2
3
4
5
6
7
8
Cihaza genel bakış.
1 Kapak
2 Kenar boşluk ayarı
3 Rulo tutucu
4 Renkli bant çözücü
5 Renkli bant sarıcı
6 Yön değiştirme silindiri
7 Yazıcı modülü
8 Dokunmatik ekran
12
14
11
9
10
1516
13
Baskı mekanizması.
9 Fotosel
10 Yazıcı kafası tutucusu
11 Kenar boşluk ayarı
12 Kenar boşluk ayarı için tırtıllı düğme
13 Fotosel ayarı için çevirmeli düğme
14 Yazıcı kafası kilitleme kolu
15 Yırtma kenarı
16 Yazdırma silindiri
17
18
21
19
20
23
22
24
Cihazın arkası.
17 Güç şalteri
18 Güç bağlantı soketi
19 SD kart yuvası
20 2x USB Master arabirimi; klavye, tarayıcı, USB bellek, Bluetooth
adaptörü veya servis anahtarı için
21 USB-Full-Speed-Slave arabirimi
22 Ethernet 10/100 Base-T
23 RS-232 arabirimi
24 USB Master arabirimi; klavye, tarayıcı, USB bellek, Bluetooth adaptörü
veya servis anahtarı için
