Rakenne ja toiminta
248
4 Rakenne ja toiminta
4.1 Laitteen rakenne
1
2
3
4
5
6
7
8

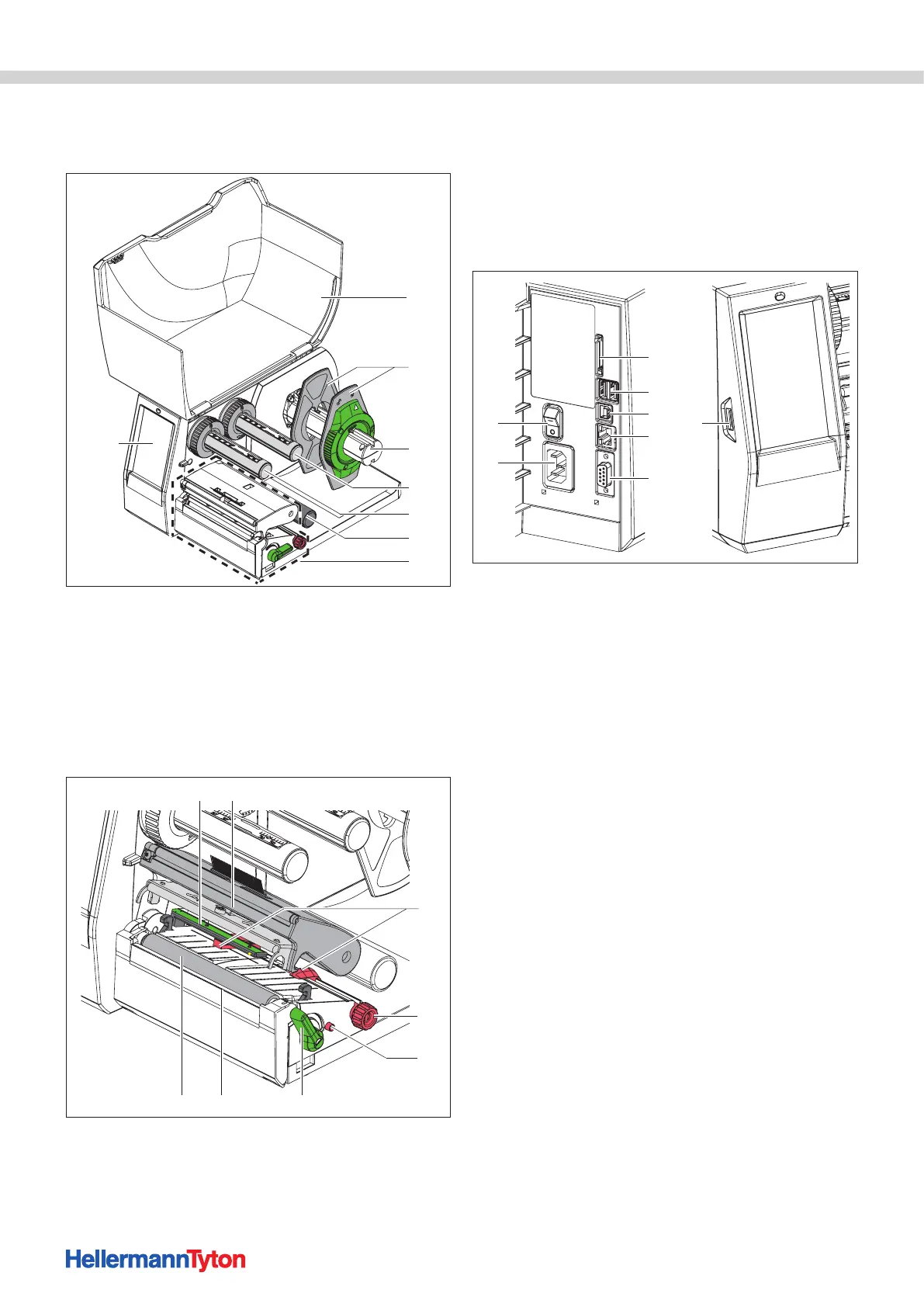

Laitteen yleiskuva.
1 Kansi
2 Reunan säätäjä
3 Rullan pidike
4 Värinauhan syöttökelaaja
5 Värinauhan aukikelaaja
6 Ohjauspyörä
7 Tulostusryhmä
8 Kosketusnäyttö
12
14
11
9
10
1516
13
Tulostusmekaniikka.
9 Valopuomi
10 Tulostuspään pidin
11 Reunan säätäjä
12 Pyällysnuppi reunan säätäjän säätämiseksi
13 Kääntönuppi valopuomin säätämiseksi
14 Tulostuspään lukitusvipu
15 Katkaisureuna
16 Painotela
17
18
21
19
20
23
22
24
Laite takaa.
17 Verkkokytkin
18 Liitäntä virtajohtoa varten
19 SD-korttipaikka
20 2 USB-Master-liitäntää näppäimistöä, USB-muistia, Bluetooth-sovitinta tai
huoltoavainta varten
21 USB-Full-speed Slave -liitäntä
22 Ethernet 10/100 Base-T
23 RS-232-sarjaliitäntä
24 USB-Master-liitäntä näppäimistöä, skanneria, USB-muistia, Bluetooth-sovitinta tai
huoltoavainta varten
