Manuel d'utilisation • Imprimante par transfert thermique TT431 • 03-2019 • 556-00400
Caractéristiques techniques
73
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR

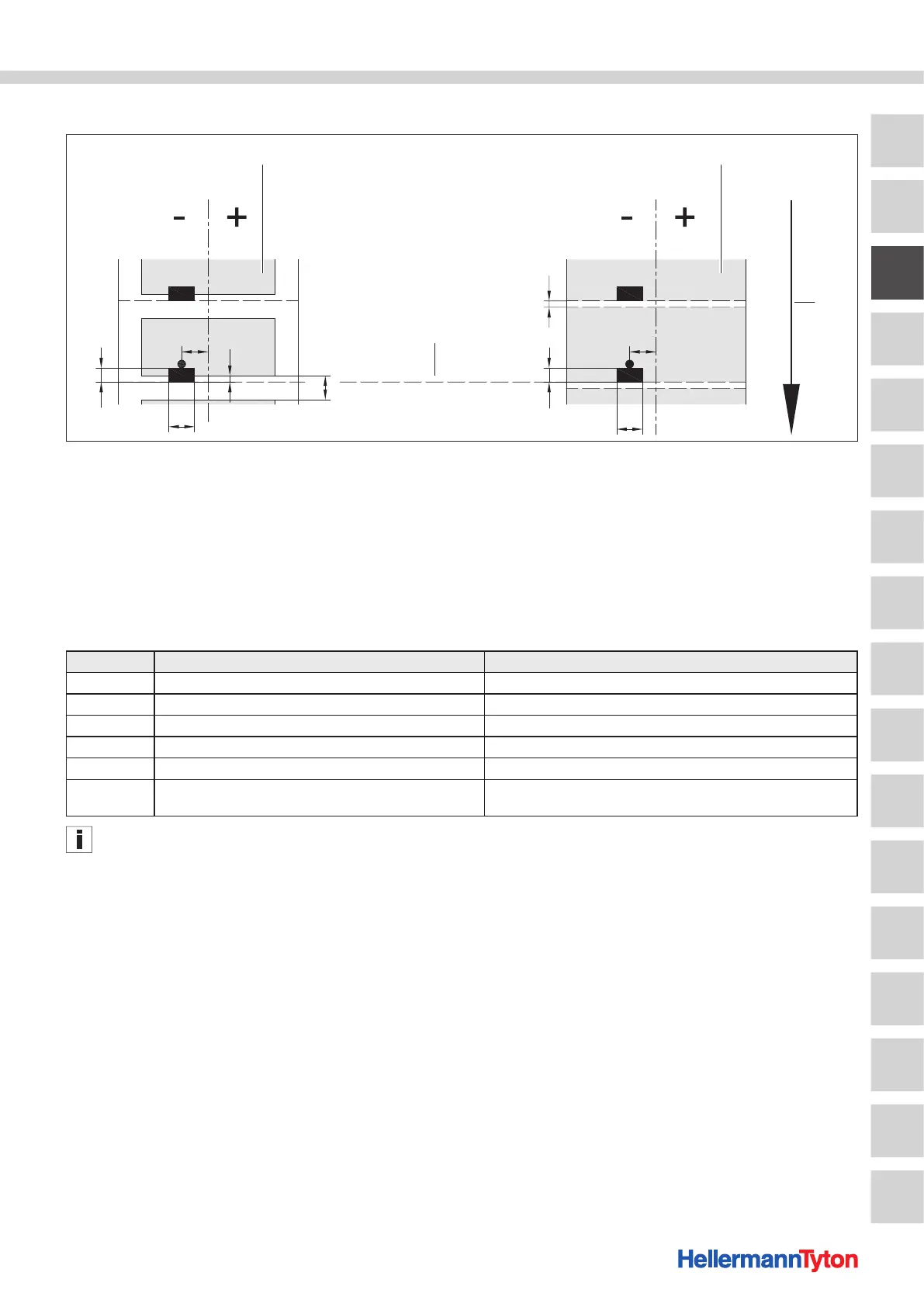

12.3 Dimensions pour les marquages spot
MM
L
XM
AZ
L
Z
A
XM
XM
1 3
4
2
Dimensions pour les marquages spot.
1 Matériaux avec marquages spot
2 Début de matériau virtuel/ marquages spot
3 Matériau continu avec marquages spot
4 Sens de défilement
Les marquages spot doivent se trouver sur la face arrière du matériau. Sur demande, une barrière photoélectrique pour
les marquages spot est fournie sur la face avant.
Les données s'appliquent pour des marquages noirs. Les marquages de couleurs peuvent ne pas être identifiés. Des tests
préalables doivent, dans ce cas, être réalisés.
Dimensions Désignation Dimensions en mm.
A Distance entre matériau > 2
AZ Distance entre zones d'impression > 2
L Largeur des marquages spot > 5
M Hauteur des marquages spot 3 - 10
XM Distance marquages - centre de défilement du papier -58 - ±0
Z Distance début virtuel du matériau - début réel du matériau
0 à A /
Recommandé: 0
L'identification des marquages spot par le capteur
d'étiquettes est possible en cas de matériau translucide non
seulement en mode spot mais aussi en mode par
transparence.
